주택용 빗물 수확 시스템

이 그림처럼...샤워나 세탁까지는 무리가 있다고 본다.

물론 문제는 없다.

그러나...이 경우,,,매우 충분한 여과, 정수장치가 필수라고 생각한다.

변기, 청소, 스프링쿨러 정도에만 사용해도 무난해 보인다.

그리고 물탱크는 지상에 둘 경우,,, 특히 더운 나라일 경우엔...

금방...파래 수준의 물이끼가 발생하므로...

지하에 설치하는 것은 필수적이라 생각한다.

++++++++++++++++++++++++++++++++++++++++++++++++++

빗물을 모아 저장하고, 마실 수 없는 용도로 재사용하도록 설계된 주택용 빗물 수확 시스템으로, 물 절약에 기여합니다.

시스템 작동 원리

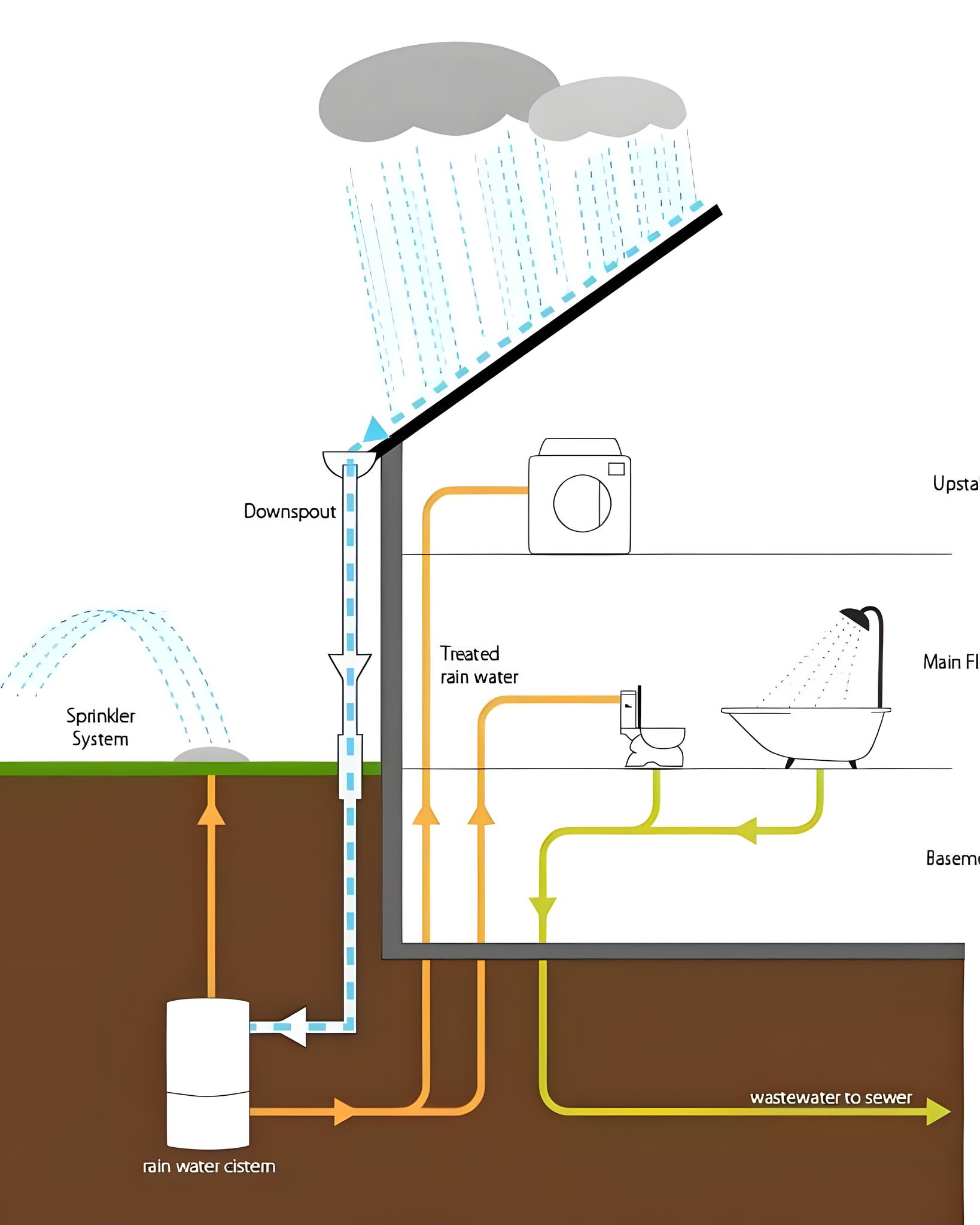

이 그림은 빗물의 수집부터 처리까지 전체 순환 과정을 보여줍니다.
1. 수집 및 저장 💧
빗물이 지붕에 떨어지면 지붕이 집수면 역할을 합니다. 빗물은 빗물받이를 통해 지하에 있는 대형 빗물 저장조로 흘러 들어갑니다.
2. 처리 및 재사용 🔄
필요 시 빗물 저장조에서 물을 펌핑합니다. 일부는 실외 스프링클러 시스템에 직접 사용됩니다. 나머지는 정수(예: 여과 및 소독) 후 다시 배관을 통해 세탁기나 변기와 같이 마실 수 있는 물이 필요하지 않은 가전제품에 공급됩니다.
3. 폐수 처리 🚽
세탁기와 변기에서 나오는 처리된 빗물이든 욕조에서 나오는 일반 상수도든, 사용 후 모든 물은 하나의 폐수 흐름으로 합쳐집니다. 이렇게 사용된 물은 처리를 위해 상수도 시스템으로 보내집니다.
핵심 개념 설명
✅ 물 절약: 주요 이점은 변기 물 내리기, 세탁, 관개에 빗물을 사용함으로써 정수된 상수도에 대한 가정의 의존도를 줄이는 것입니다.
✅ 음용수 외 사용: 이 시스템은 고순도 음용수가 필요하지 않은 곳에 빗물을 효과적으로 활용하여 천연 자원을 매우 효율적으로 사용합니다.
✅ 이중 배관: 이 시스템은 집 안에 병렬 배관 시스템을 필요로 합니다. 하나는 처리된 빗물용이고 다른 하나는 일반 음용수(세면대, 샤워기, 욕조에 사용)용입니다.
#DIY #더 알아보기 #유용한 #당신을 위한 #탐험 #트렌딩 #팁 #팁

주택용 빗물 수확 시스템 (Rainwater Harvesting System) 전체적인 구조 설명

빗물 수확 시스템은 지붕이나 기타 표면에서 빗물을 모아 저장하고, 필요에 따라 다양한 용도로 활용할 수 있도록 설계된 시스템입니다. 그림에서 보이는 것처럼, 크게 빗물 집수, 여과, 저장, 그리고 분배의 네 가지 주요 단계로 구성됩니다.

1. 빗물 집수 (Collection):
   • 지붕 (Roof): 가장 일반적인 빗물 집수 표면입니다. 빗물이 지붕에 떨어지면 경사를 따라 흘러내립니다.
   • 처마 홈통 (Gutter): 지붕에서 흘러내린 빗물을 모아 한 곳으로 유도하는 통로입니다.
   • 선홈통 (Downspout): 처마 홈통에 모인 빗물을 지상으로 내려보내는 수직 파이프입니다.
2. 초기 빗물 분리 및 여과 (First Flush Diversion & Filtration):
   • 초기 빗물 분리기 (First Flush Diverter): 비가 처음 내릴 때 지붕에 쌓인 먼지, 나뭇잎, 새똥 등 오염물질을 포함한 '초기 빗물(First Flush)'을 저장 탱크로 유입되지 않도록 분리하여 배출하는 장치입니다. 이는 저장되는 물의 수질을 크게 향상시킵니다.
   • 스트레이너/필터 (Strainer/Filter): 선홈통이나 저장 탱크 입구에 설치되어 나뭇잎, 나뭇가지 등 비교적 큰 이물질을 걸러내는 물리적 필터입니다. 그림에서는 선홈통 중간에 설치된 필터가 보입니다.
3. 저장 (Storage):
   • 빗물 저장조/물탱크 (Rainwater Cistern/Tank): 여과된 빗물을 저장하는 용기입니다. 지하에 묻거나 지상에 설치할 수 있으며, 용량은 사용 목적과 강우량에 따라 달라집니다. 그림에서는 지하에 묻힌 형태의 'rain water cistern'이 보입니다.
   • 오버플로우 (Overflow): 저장조가 가득 찼을 때 초과되는 물이 외부로 안전하게 배출될 수 있도록 하는 배출구입니다.
4. 분배 및 활용 (Distribution & Utilization):
   • 펌프 (Pump): 저장된 빗물을 필요한 곳으로 끌어올리는 역할을 합니다. 그림에서는 저장조에서 스프링클러 시스템과 실내 사용처로 물을 보내는 펌프가 암시되어 있습니다.
   • 추가 여과/처리 (Treated Rain Water): 실내 화장실(변기), 세탁기 등 생활 용수로 사용하려면 염소 소독, UV 살균 또는 추가적인 미세 필터(그림의 'Treated rain water' 부분) 등을 거쳐 더욱 깨끗하게 처리하는 것이 일반적입니다.
   • 용도:
     • 조경 (Sprinkler System): 정원 급수, 스프링클러 시스템.
     • 실내 비음용 (Non-potable indoor use): 변기 물 내리기(Toilet), 세탁기(Washing Machine), 샤워(Shower) 등. (음용수로는 일반적으로 사용하지 않습니다. 사용 시에는 매우 고도의 정수 시스템이 필요합니다.)
     • 기타: 세차, 청소 등.
   • 하수 연결 (Wastewater to Sewer): 사용된 물(하수)은 기존의 하수관 시스템을 통해 하수구로 배출됩니다.

---

빗물 수확 시스템 설치 시 주의사항

빗물 수확 시스템은 환경 친화적이고 비용 절감 효과가 크지만, 안전하고 효율적인 운영을 위해 몇 가지 중요한 주의사항을 고려해야 합니다.

1. 용도 및 수질 기준 설정:
   • 가장 중요: 빗물을 어떤 용도로 사용할 것인지 명확히 결정해야 합니다. 음용수(식수)로 사용할 계획이라면 매우 정교하고 값비싼 고성능 정수 시스템이 필수적이며, 정기적인 수질 검사가 반드시 이루어져야 합니다. 대부분의 주택용 시스템은 정원 급수, 변기 물, 세탁 등 비음용으로 사용됩니다.
   • 수질 오염원 제거: 지붕 재료(예: 오래된 석면 지붕, 납 기반 페인트)에서 유해 물질이 녹아 나올 수 있습니다. 이러한 오염원이 없는 깨끗한 지붕을 집수원으로 사용해야 합니다.
2. 법규 및 인허가 확인:
   • 지역 건축 법규, 수도 관련 법규 및 위생 규정 등을 반드시 확인해야 합니다. 일부 지역에서는 빗물 수확 시스템 설치에 대한 특정 허가가 필요할 수 있습니다.
   • 빗물과 공공 상수도를 혼용할 경우, 역류 방지 장치(backflow prevention device) 설치가 의무화될 수 있습니다. (공공 상수도 오염 방지)
3. 설치 위치 및 구조적 고려:
   • 저장조 위치: 저장조를 지하에 묻을 경우, 토압을 견딜 수 있는 튼튼한 구조여야 합니다. 지상에 설치할 경우에도 충분한 하중 지지력을 가진 평평한 곳에 설치해야 합니다.
   • 배수: 저장조 주변과 오버플로우 배수 시스템이 항상 원활하게 작동하여 침수나 과도한 습기가 발생하지 않도록 해야 합니다.
   • 햇빛 차단: 저장조는 직사광선을 피할 수 있는 곳에 설치하여 조류(藻類) 번식을 막아야 합니다. 지하 매립이 가장 효과적입니다.
4. 필터링 및 유지보수:
   • 정기적인 청소: 처마 홈통, 선홈통, 초기 빗물 분리기, 필터 등을 정기적으로 청소하여 이물질이 쌓이는 것을 방지해야 합니다.
   • 필터 교체/청소: 설치된 필터 종류에 따라 주기적으로 교체하거나 세척해야 합니다.
   • 저장조 청소: 최소 1년에 한 번, 또는 필요에 따라 저장조 내부를 청소하여 침전물이나 슬러지를 제거해야 합니다.
5. 모기 및 해충 방지:
   • 저장조의 모든 개구부(입수구, 오버플로우, 환기구)는 모기 등 해충이 들어가지 못하도록 미세한 망(mesh)으로 덮어야 합니다. 고인 물은 모기의 번식지가 될 수 있습니다.
6. 안전 (어린이 및 동물 접근 방지):
   • 저장조는 어린이나 동물이 빠지지 않도록 안전하게 덮거나 잠글 수 있는 구조여야 합니다.
7. 전문가와 상의:
   • 복잡하거나 대규모 시스템을 설치할 때는 반드시 전문가(건축가, 배관공, 빗물 수확 시스템 전문업체)와 상담하고 시공하는 것이 안전하고 효율적입니다.

빗물 수확 시스템은 자원을 효율적으로 사용하고 지속 가능한 생활을 위한 좋은 방법입니다. 위의 주의사항들을 잘 숙지하고 설치한다면 많은 이점을 얻을 수 있을 것입니다.



======================================



A residential rainwater harvesting system designed to collect, store, and reuse rainwater for non-potable (non-drinking) purposes, helping to conserve water.

How the System Works

The diagram shows the complete cycle of rainwater from collection to disposal.

1. Collection and Storage

Rain falls onto the roof, which acts as a collection surface. The water is channeled into a downspout that directs it to a large, underground rain water cistern for storage.

2. Treatment and Reuse

When needed, water is pumped from the cistern. A portion is used directly for the outdoor sprinkler system. The rest is treated (e.g., filtered and disinfected) and piped back into the house to supply water to appliances that do not require drinking-quality water, such as the washing machine and the toilet.

3. Wastewater Disposal

After the water is used—whether it's the treated rainwater (from the washer and toilet) or regular municipal water (from the bathtub)—it all combines into a single wastewater stream. This used water is then sent to the municipal sewer system for treatment.

Key Concepts Illustrated

Water Conservation: The primary benefit is reducing the household's reliance on treated municipal water by substituting rainwater for toilet flushing, laundry, and irrigation.

Non-Potable Use: The system cleverly uses rainwater for applications where high-purity drinking water isn't necessary, which is a highly efficient use of a natural resource.

Dual Plumbing: This setup requires a parallel plumbing system within the house: one pipe network for treated rainwater and another for the standard potable water supply (which would serve sinks, showers, and tubs).
