미사일용 열배터리(Thermal Battery)의 과학적·기술적 원리

미사일에 사용되는 열배터리(Thermal Battery, 열활성화 전지) 는 평상시에는 전기화학 반응이 사실상 정지된 상태로 보관되다가, 작동 명령을 받으면 내부를 가열해 짧은 시간 안에 전력을 공급하는 특수 전지입니다.

일반적인 리튬이온 배터리가 전력을 오랫동안 저장하고 반복해서 충전·방전하는 데 적합하다면, 열배터리는 장기간 저장 안정성, 빠른 작동, 높은 순간 출력, 가혹한 환경에서의 신뢰성을 우선하는 전원입니다.

미사일에서는 탐색기, 관성항법장치, 비행제어컴퓨터, 전자식 작동장치 등에 전력을 공급할 수 있습니다. 특히 발사 전에는 전력 공급을 하지 않다가 발사 순간부터 정해진 시간 동안 작동해야 하는 체계에서 유용합니다.











4



1. 열배터리는 왜 필요한가?

미사일 내부의 전원에는 일반 소비자용 전자제품과 다른 조건이 요구됩니다.

요구 조건열배터리가 적합한 이유

장기간 저장	사용 전에는 전기화학 반응이 매우 느려 자가방전이 작음
빠른 기동	작동 시 내부 열원으로 전지를 활성화
높은 순간 출력	짧은 시간에 큰 전류를 공급하도록 설계 가능
진동·충격 내성	군용 환경에 맞춘 견고한 구조로 제작 가능
온도 변화 대응	규정된 환경 범위에서 저장 및 작동하도록 설계 가능
유지보수 최소화	충전 상태를 지속적으로 관리할 필요가 적음

핵심은 에너지를 오랫동안 전기 형태로 꺼내 쓰는 것이 아니라, 필요할 때 전기화학 반응을 활성화한다는 데 있습니다.

다만 열배터리가 모든 조건에서 일반 배터리보다 우수한 것은 아닙니다. 활성화 전 가열 과정이 필요하고, 작동 후에는 대개 재사용하거나 충전할 수 없으며, 발생하는 열도 관리해야 합니다.

2. 과학적 원리: 열이 어떻게 전기로 바뀌는가?

열배터리를 이해하려면 열역학, 전기화학, 이온 전도라는 세 가지 개념을 알아야 합니다.

2-1. 열은 전기를 직접 만드는 것이 아니라 전지의 작동 조건을 만든다

일반적인 열배터리는 열을 전기로 직접 변환하는 열전발전기와 다릅니다. 내부의 열원은 전지를 작동 온도까지 올리는 역할을 합니다. 실제 전기는 전극 사이에서 일어나는 산화·환원 반응으로 생성됩니다.

작동 원리를 단순화하면 다음과 같습니다.

① 비활성 저장 상태

전해질이 고체 상태여서 이온 이동이 매우 제한적입니다.

② 내부 열원 작동

열이 전지 내부로 전달되어 전해질을 녹이고 작동 온도에 도달하게 합니다.

③ 전기화학 반응 개시

이온이 전해질을 통과하고 전극의 산화·환원 반응으로 전자가 외부 회로를 통해 흐릅니다.

④ 장비에 전력 공급

전자장치가 요구하는 전압과 전류를 공급합니다. 방전이 진행되면 반응물과 가용 에너지가 소모됩니다.

이 구조는 열배터리의 일반적인 원리를 설명한 것입니다. 실제 제품의 활성화 방식, 셀 구성 및 전원 제어 방식은 설계에 따라 달라집니다.

ScienceDirect

+1

2-2. 고체 전해질이 왜 중요한가?

전해질은 양극과 음극 사이에서 이온이 이동할 수 있게 하는 매질입니다. 전자는 일반적으로 외부 회로를 통해 이동하고, 이온은 전해질 내부를 이동하면서 전하 균형을 유지합니다.

열배터리에 쓰이는 염류 전해질은 상온에서 고체이므로 이온의 이동성이 제한됩니다. 가열되어 용융 상태가 되면 이온 이동이 활발해지고, 전지 내부의 전기화학 반응이 가능해집니다.

ScienceDirect

+1

과학적으로는 다음 세 현상이 연결됩니다.

• 상전이: 전해질이 고체에서 액체로 변합니다.

• 이온 전도: 용융된 염에서 이온이 이동할 수 있게 됩니다.

• 산화·환원 반응: 전극 물질 사이의 전자 이동을 통해 전기에너지가 공급됩니다.

여기서 중요한 점은 전해질이 녹는 것만으로 전기가 만들어지는 것은 아니라는 사실입니다. 전극 물질, 전해질의 화학적 안정성, 전극 계면의 반응 속도 등이 함께 적절해야 합니다.

2-3. 전압과 전류는 무엇으로 결정되는가?

열배터리도 기본적으로 일반 전지와 같은 전기적 관계를 따릅니다.

• 전압 \(V\): 전하 1단위가 얻을 수 있는 전기적 에너지의 차이

• 전류 \(I\): 단위 시간에 이동하는 전하량

• 전력 \(P\): 단위 시간에 공급되는 전기에너지

전력은 \(P=VI\)로 표현됩니다. 예를 들어 전압이 일정하더라도 더 큰 전류를 공급하면 더 높은 전력이 필요합니다.

그러나 열배터리는 온도가 올라가면 무조건 출력이 높아지는 장치가 아닙니다. 온도는 이온 전도도와 반응 속도를 바꾸지만, 지나친 열은 재료 열화와 밀봉·절연 문제를 일으킬 수 있습니다. 따라서 작동 온도 범위와 열적 안정성은 서로 균형을 이루어야 합니다.

Frontiers

3. 기술적 구성: 열배터리를 이루는 부품

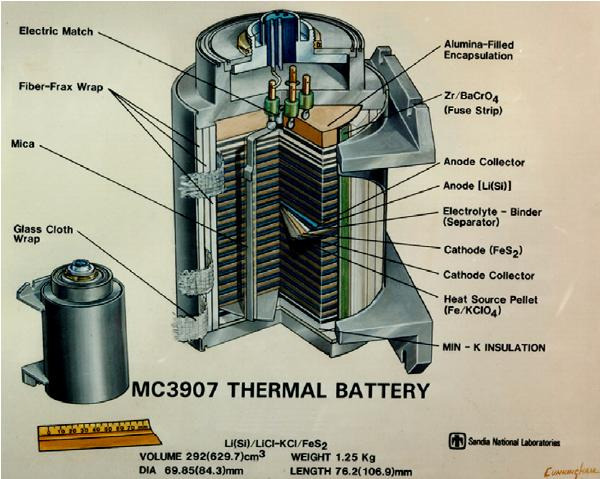

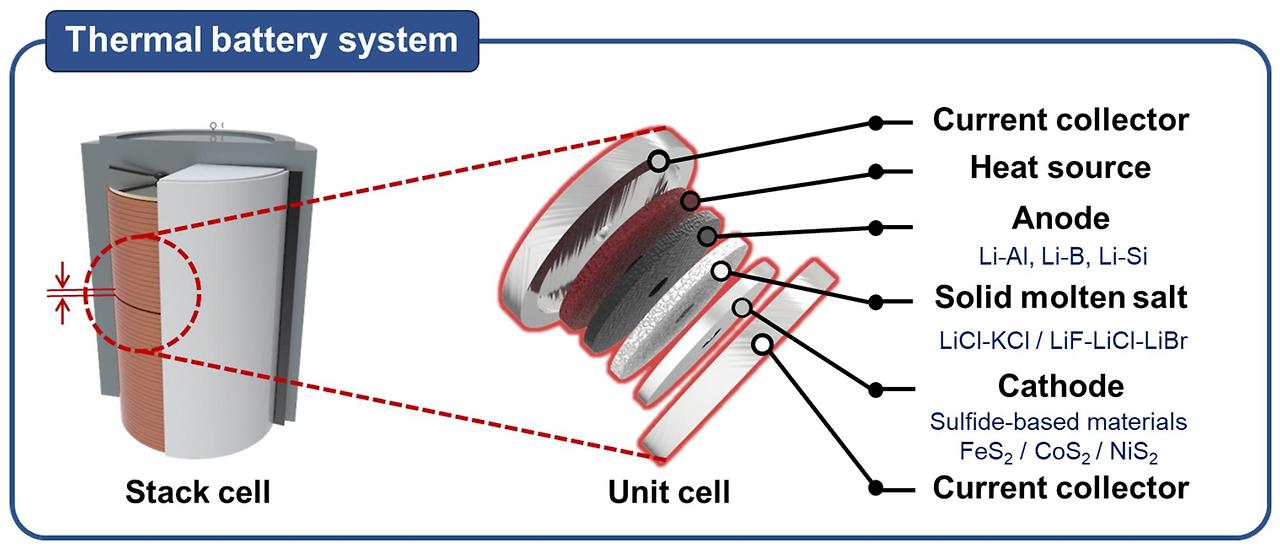

일반적인 용융염 열배터리는 여러 개의 전기화학 셀을 적층한 구조로 구성됩니다.











5



구성 요소과학적 역할설계상 중요한 특성

음극(Anode)	산화 반응을 통해 전자를 외부 회로로 제공	반응성, 전위, 재료 안정성
양극(Cathode)	환원 반응을 받아들임	반응 용량, 반응 속도, 전압 특성
전해질(Electrolyte)	이온을 이동시킴	용융 온도, 이온 전도도, 화학적 안정성
분리층(Separator)	전극 간 직접 접촉을 막음	절연성, 다공성, 용융염 유지 능력
열원(Heat source)	전해질을 작동 온도까지 가열	빠른 열 전달, 신뢰성, 안전성
절연·밀봉 구조	열을 유지하고 외부 환경으로부터 보호	열손실, 기계적 강도, 밀봉 신뢰성
전기적 연결부	셀들을 연결해 출력 전압과 전류를 구성	접촉 저항, 전류 분포, 내열성

열배터리의 전극에는 리튬계 합금과 금속 황화물 계열 등 여러 재료 조합이 연구·사용되어 왔습니다. 전해질은 리튬염·칼륨염 계열의 용융염을 이용하는 방식이 대표적입니다. 모든 열배터리가 같은 재료 조합을 사용하는 것은 아닙니다.

ScienceDirect

+2

4. 열배터리의 열원은 어떤 역할을 하는가?

열배터리의 특징적인 부품은 내부의 열원입니다. 일반적인 열배터리는 화학적 열원을 사용해 전지 내부를 가열합니다.

열원은 전기를 직접 공급하는 발전기가 아니라, 전해질을 활성화하는 데 필요한 열에너지를 제공합니다. 이 열원과 전기화학 셀은 하나의 밀봉된 장치 안에서 함께 작동합니다.

sciengine.com

+1

기술적으로 중요한 요소는 다음과 같습니다.

• 가열 속도: 전지가 요구되는 작동 상태에 도달하는 데 걸리는 시간

• 온도 균일성: 적층된 셀 전체가 적절한 온도에 도달하는 정도

• 열 유지: 작동 중 필요한 온도를 유지하는 능력

• 열적 격리: 내부 열이 외부 전자장치나 주변 구조물에 미치는 영향

• 작동 신뢰성: 장기간 저장 후에도 의도한 시점에 정상 작동하는지 여부

열배터리는 높은 온도에서 작동하는 만큼 열원 자체뿐 아니라 열 전달, 절연, 밀봉, 구조적 안정성을 함께 평가해야 합니다. 일반적인 연구 문헌에서는 작동 온도가 약 350~550°C인 열배터리 사례를 다룹니다. 이는 모든 제품에 공통으로 적용되는 고정 온도가 아닙니다.

PMC

+1

5. 미사일에서는 어떤 장치에 전력을 공급하는가?

미사일의 전기 시스템을 이해하려면 열배터리를 단순히 전원 하나로 보지 않고, 전체 전력 시스템의 일부로 살펴봐야 합니다.

열배터리

주 전원 또는 임무용 전원

전력 변환·분배 장치

전압 조절 및 전원 분배

탐색기

표적 정보 감지·처리

항법장치

위치·자세 정보 산출

비행제어컴퓨터

센서 정보 처리 및 제어 계산

작동장치

전기식 제어·구동 기능

개념도입니다. 실제 전원 구성, 전압 변환 방식, 부하 연결 관계는 미사일별로 다릅니다.

대표적인 부하를 조금 더 구체적으로 살펴보겠습니다.

전력 사용처필요한 전력의 특성전원 설계에서 중요한 점

탐색기	센서와 신호처리 회로에 안정적인 전력	전압 안정성, 전기적 잡음
항법장치	연속적이고 안정적인 전력	전원 중단 방지, 신뢰성
제어컴퓨터	비교적 일정한 전력과 순간 부하 대응	전압 변동 허용 범위
전기식 작동장치	구동 순간에 큰 전류가 필요할 수 있음	순간 출력과 전압 강하
통신·텔레메트리	송신 시 전력 변화가 발생할 수 있음	부하 변화에 대한 대응

여기서 에너지 용량과 출력 능력을 구분하는 것이 중요합니다. 총에너지가 충분한 배터리라도 필요한 순간에 충분한 전류를 공급하지 못하면 장비가 정상 작동하지 않을 수 있습니다.

반대로 순간 출력이 매우 높은 전지라도 임무에 필요한 시간 동안 전력을 유지하지 못하면 적합하지 않습니다.

6. 일반 배터리와 비교하면?

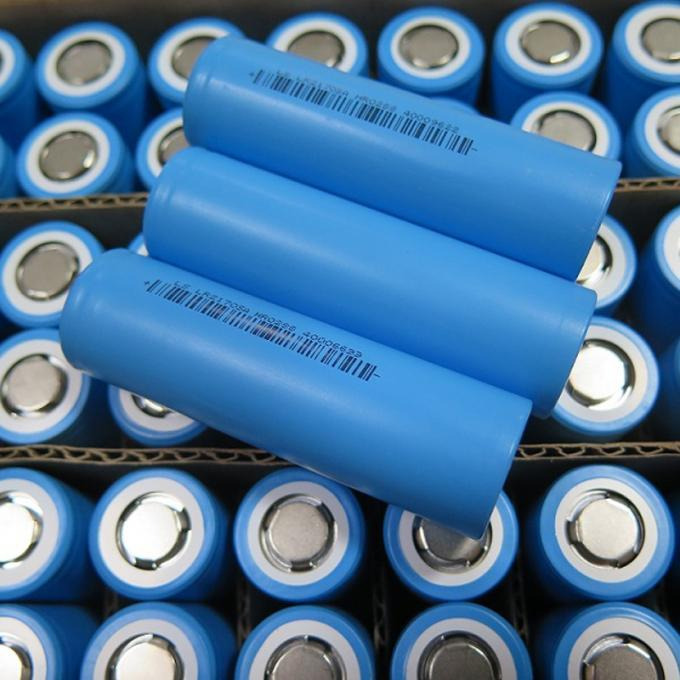

리튬이온 배터리

• 충전과 방전을 반복할 수 있음

• 대기 중에도 자가방전과 열화가 발생할 수 있음

• 휴대기기, 전기차, 반복 사용 전원에 적합

• 충전 상태 및 배터리 관리가 중요





열배터리

• 작동 전에는 비활성 상태로 장기간 보관 가능

• 열로 활성화한 뒤 제한된 시간 동안 전력 공급

• 고신뢰성 일회성 전원에 적합

• 작동 후에는 재충전해 반복 사용하는 방식이 일반적이지 않음

비교 항목열배터리리튬이온 배터리

작동 방식	열에 의한 활성화 후 전기화학 반응	상온 부근에서 전기화학 반응
충전 가능 여부	일반적으로 불가	가능
장기 저장	매우 긴 저장 수명 설계에 강점	열화 및 충전 상태 관리 필요
순간 출력	고출력 설계 가능	셀 종류와 설계에 따라 다름
작동 온도	내부가 고온에 도달함	일반적으로 훨씬 낮은 온도에서 작동
사용 후 재사용	일반적으로 교체	충전 후 재사용
주요 장점	저장 안정성, 작동 신뢰성, 빠른 전원 확보	반복 사용, 효율적 에너지 저장
주요 제약	일회성, 고온, 제한된 작동 시간	저장 열화, 충전·관리 필요

열배터리의 저장 수명은 설계와 시험 조건에 따라 달라집니다. 기술 리뷰에서는 25년 이상의 저장 수명을 목표로 하는 사례도 보고됩니다. 이를 모든 제품의 보증 수명으로 해석해서는 안 됩니다.

ScienceDirect

+1

7. 성능을 평가할 때 보는 주요 지표

열배터리를 기술적으로 비교할 때는 단순히 크기나 무게만 볼 수 없습니다.

지표의미왜 중요한가

에너지 밀도	단위 질량 또는 부피당 저장 가능한 에너지	제한된 공간에서 사용할 수 있는 총에너지
출력 밀도	단위 질량 또는 부피당 공급 가능한 출력	순간적인 전력 요구를 감당하는 능력
작동 시간	규정된 부하에서 전력을 공급할 수 있는 시간	임무 요구 시간과의 적합성
활성화 시간	작동 명령 후 유효한 전력을 제공하기까지의 시간	즉시 전원이 필요한 장비에 중요
전압 안정성	방전 중 전압이 얼마나 유지되는지	전자장치의 정상 작동 여부
내부저항·분극	전류가 흐를 때 발생하는 전압 손실	고부하에서의 출력 저하와 효율
저장 수명	보관 후 요구 성능을 유지하는 기간	정비 주기와 교체 비용에 영향
환경 내구성	충격·진동·온도 변화에 대한 견딤	실제 운용 환경에서의 신뢰성

특히 에너지 밀도와 출력 밀도는 서로 다른 지표입니다. 에너지 밀도가 높다고 반드시 높은 순간 출력을 낼 수 있는 것은 아닙니다. 전해질의 이온 전도도, 전극의 반응 속도, 전기적 접촉 상태, 열적 조건 등이 함께 영향을 미칩니다.

ScienceDirect

+1

8. 고장과 신뢰성: 무엇이 문제가 될 수 있는가?

열배터리는 저장 중에는 안정적이어야 하지만, 활성화된 뒤에는 정해진 시간 동안 전력을 제대로 공급해야 합니다. 이 두 요구를 동시에 만족하는 것이 핵심적인 엔지니어링 과제입니다.

대표적인 고장 범주는 다음과 같습니다.

• 활성화 실패: 작동 명령이 있어도 전지가 충분히 활성화되지 않는 경우

• 불균일한 가열: 셀마다 온도 조건이 달라져 출력이 불안정해지는 경우

• 전압 저하: 부하가 증가하거나 내부저항·분극이 커져 출력 전압이 낮아지는 경우

• 열적 문제: 과도한 열이나 열 분포의 불균일로 내부 재료에 문제가 생기는 경우

• 밀봉·절연 문제: 장기간 저장 또는 작동 환경에서 구조적 안정성이 손상되는 경우

• 재료 열화: 전극과 전해질의 화학적·구조적 변화로 성능이 저하되는 경우

이러한 문제를 검증하기 위해 재료 분석, 전기화학 시험, 온도 측정, 구조 분석 및 환경 내구성 평가가 활용됩니다. 고온 전지의 작동 중 구조 변화를 분석하는 연구에는 X선 회절과 중성자 회절 등도 사용됩니다.

Frontiers

9. 현재 연구의 방향

열배터리 연구는 단순히 더 뜨겁게 작동시키거나 더 많은 에너지를 저장하는 방향만을 추구하지 않습니다. 실제로는 여러 성능 목표 사이의 균형을 개선하는 것이 중요합니다.

1. 전해질 개선: 더 높은 이온 전도도와 적절한 용융 온도, 화학적 안정성을 확보합니다.

2. 전극 재료 개선: 반응 속도, 방전 용량, 고온에서의 안정성을 개선합니다.

3. 계면 현상 분석: 전극과 전해질 사이의 반응이 전압과 출력에 미치는 영향을 연구합니다.

4. 열관리 개선: 필요한 작동 상태를 확보하면서 열손실과 구조적 부담을 줄입니다.

5. 신뢰성 검증 개선: 장기 보관 후 성능과 작동 중 변화를 더 정확하게 예측합니다.

2026년 발표된 용융염 전기화학 관련 리뷰에서도 이온 이동, 전해질 구조, 계면 특성 및 고온에서의 전기화학 반응이 중요한 연구 분야로 다뤄지고 있습니다. 다만 일반적인 용융염 배터리 연구의 성과가 군용 열배터리에 곧바로 적용된다고 볼 수는 없습니다.

Nature Reviews Chemistry

10. 핵심 정리

열배터리를 이해할 때 가장 중요한 개념은 다음 다섯 가지입니다.

1. 열은 전기를 직접 만드는 것이 아니라 전기화학 반응을 활성화한다.

2. 고체 전해질이 용융되면 이온 이동이 가능해져 전지가 작동한다.

3. 긴 저장 수명과 높은 순간 출력은 열배터리의 주요 장점이다.

4. 활성화 시간, 출력, 작동 시간, 열관리, 저장 신뢰성을 함께 평가해야 한다.

5. 열배터리는 일반적인 충전식 배터리의 대체재라기보다, 장기간 비활성 상태로 보관했다가 필요할 때 사용하는 특수 전원이다.

미사일 분야를 넘어 항공기 비상 전원과 일부 특수 군수품에도 활용되는 이유 역시 이 특성에 있습니다.

ScienceDirect

+1

참고로, 여기서는 공개된 과학·기술 자료를 바탕으로 작동 원리와 시스템 수준의 특성을 설명했습니다. 실제 미사일용 열배터리의 열원 조성, 점화 장치의 구체적 설계, 제조 공정이나 무기체계별 전원 규격은 별도의 전문 설계 영역입니다.
