맞습니다. 사진의 날개 형상에 주목한 것은 아주 좋은 포인트입니다. 다만 결론부터 말하면, 보관·수납을 좋게 하기 위한 형상이 주목적은 아닙니다.

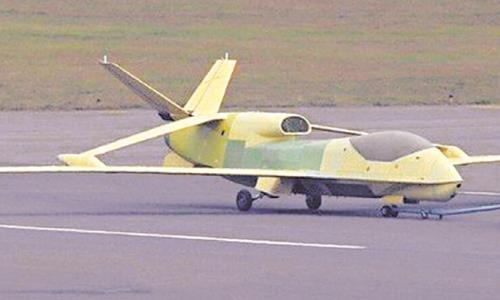

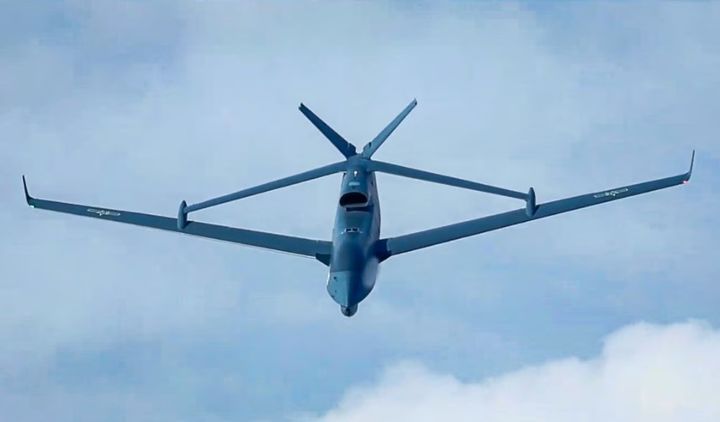

사진 속 기체는 중국의 WZ-7 「Soaring Dragon(翔龙)」 고고도 장기체공(HALE) 무인기로 보이며, 핵심적인 특징이 바로 joined/tandem wing(연결식·탠덤 날개)입니다. (Army Recognition)

1. 일반적인 무인기와 완전히 다른 이유

보통 HALE 무인기는 이런 형태입니다.

        ─────────────────────
              동체
        ─────────────────────
             긴 주날개

예를 들어 Global Hawk 계열처럼 길고 가느다란 날개 하나를 크게 뻗습니다.

그런데 WZ-7은 대략 이런 구조입니다.

             앞쪽 날개
        ────────┐ ┌────────
                │ │
                │ │
             ───┘ └───
                동체
             ───┐ ┌───
                │ │
        ────────┘ └────────
             뒤쪽 날개

즉 앞쪽 날개와 뒤쪽 날개가 끝부분에서 연결됩니다.

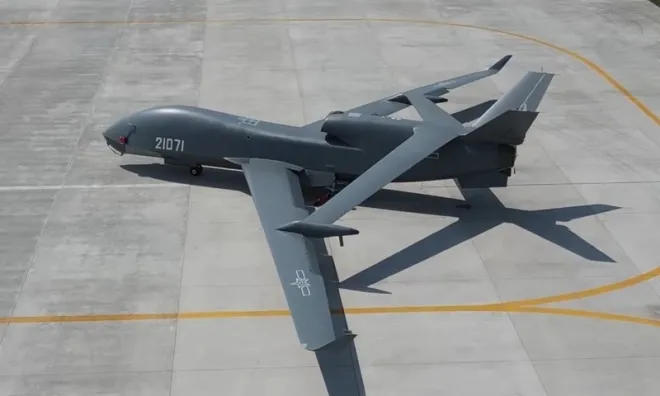

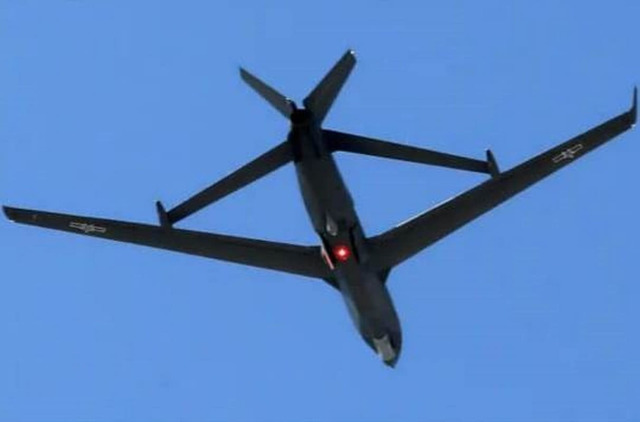

그래서 자료에서는 joined tandem wing, 중국 측에서는 독특한 Φ(파이)형 탠덤 날개라고 설명합니다. (Army Recognition)

---

2. 핵심은 "보관성"보다 구조강성

여기서 상당히 재미있는 장점이 나옵니다.

일반적인 초장거리 무인기의 날개는:

길고 → 가늘고 → 매우 유연합니다.

날개가 길어질수록 양력 때문에 날개 끝이 위로 휘는 굽힘 모멘트가 커집니다.

반면 WZ-7은 앞뒤 날개를 연결해 버렸습니다.

일반 날개

───────────────>
       ↑
       │ 크게 휘어짐


WZ-7

────────┐
        │
        │  ← 연결
        │
────────┘

→ 하나의 구조물처럼 작동

따라서 날개 구조가 훨씬 강하고 단단해질 수 있습니다.

공개 자료에서도 WZ-7의 joined-wing 구조가 일반적인 구성보다 더 강성이 높고 덜 휘어지는 날개를 만들 수 있으며, 양항비 측면의 이점도 있다고 설명합니다. (Army Recognition)

---

3. 그런데 질문하신 "보관성"도 완전히 틀린 생각은 아닙니다

여기가 재미있는 부분입니다.

직접적인 설계 목적은 아니지만, 결과적으로 지상에서의 공간 문제에는 영향을 줄 수 있습니다.

WZ-7의 공개된 치수는 대략

• 길이: 14.3 m
• 날개폭: 24.9 m

정도로 알려져 있습니다. (Army Recognition)

즉 엄청나게 큰 날개입니다.

만약 일반적인 단일 주익으로 같은 양력면적과 고고도 장기체공 성능을 얻으려 한다면 상당히 긴 날개가 필요합니다.

그런데 날개를 앞뒤 두 부분으로 나누고 연결하면,

"날개를 짧게 만든다"기보다는 "긴 날개가 만들어내는 구조적 부담을 분산한다"

고 보는 것이 더 정확합니다.

---

4. 특히 HALE 무인기와 궁합이 좋습니다

WZ-7의 임무는 빠른 전투기처럼 급기동하는 것이 아니라 높은 고도에서 오랫동안 체공하면서 정찰·감시하는 것입니다.

따라서 설계 우선순위가 다릅니다.

일반 전투기HALE 무인기

고속	장시간 체공
기동성	연료효율
작은 날개	큰 양력면적
높은 하중	낮은 날개하중
순간 성능	지속적인 효율

그래서 길고 가느다란 고세장비 날개가 유리합니다.

그런데 긴 날개에는 구조적인 문제가 생깁니다.

WZ-7은 이것을 탠덤 + 연결 날개라는 상당히 독특한 방법으로 해결한 것입니다.

---

5. 또 하나의 중요한 효과: 양항비

장기체공 UAV에서 중요한 것은 결국

얼마나 적은 에너지로 양력을 만들 수 있는가

입니다.

날개가 공기저항을 적게 만들면서 충분한 양력을 만들어야 합니다.

Joined-wing은 적절하게 설계하면 높은 유효 세장비와 구조 효율을 동시에 확보할 가능성이 있습니다.

즉,

"긴 날개가 좋다 → 그런데 긴 날개는 구조적으로 약해진다 → 그러면 날개를 서로 연결해 구조적으로 보강한다."

라는 발상입니다.

그래서 WZ-7의 날개는 단순히 "접기 좋게 만든 날개"라고 보면 핵심을 놓치게 됩니다.

---

6. 오히려 재미있는 것은 "접이식 날개"와 비교하면 차이가 명확합니다

항공모함 함재기나 일부 UAV에서는 실제로 folding wing을 사용합니다.

접이식 날개

────────┐
        │ ← 접힘
        └────

목적이 명확합니다.

격납고 폭을 줄이는 것.

반면 WZ-7은

앞날개 ─────┐
            │
            │
            │
뒤날개 ─────┘

형태입니다.

접는 것이 아니라 연결하는 것입니다.

따라서 WZ-7의 독특한 형상은

① 구조강성 확보
② 높은 양항비/공력효율
③ 큰 양력면적 확보
④ HALE 장기체공에 적합한 구조

가 중심이고,

보관·수납성은 주된 설계목적이라고 보기 어렵습니다.

---

그런데 한 가지 더 흥미로운 점이 있습니다.

사진을 자세히 보면 단순히 "날개 두 개를 연결했다"가 아닙니다.

앞날개와 뒷날개가 서로 다른 방향으로 후퇴하면서 하나의 입체적인 하중 구조를 만듭니다.

이 때문에 이 기체는 일반적인 "주익 + 꼬리날개" 항공기와 달리 날개 자체가 서로 하중을 주고받는 하나의 구조체에 가까워집니다.

그래서 저는 이 사진에서 보관성보다 오히려 "초장거리·초장시간 체공을 위해 날개 구조 자체를 어떻게 바꿨는가"를 보는 것이 핵심이라고 봅니다.

원하시면 다음으로 **WZ-7의 이 날개를 일반적인 RQ-4 Global Hawk와 나란히 놓고, 왜 중국이 이런 Φ형 날개를 선택했는지 "양력·항력·굽힘모멘트·세장비" 관점에서 그림처럼 설명**해드릴 수 있습니다.



중국의 WZ-7 드론, 새로운 고고도 임무 수행!

https://www.youtube.com/watch?v=eauM2yPX5BU&t=287s

사진 속 무인기는 중국의 대표적인 고고도 장기체공(HALE) 정찰 무인기인 '샹룽(Xianglong / 翔龙)' 또는 그 발전형인 'WZ-7 슈앙치앙(Soaring Dragon)'입니다.

질문하신 대로 위아래 날개가 서로 연결된 독특한 형태를 '결합 날개(Joined-Wing)' 또는 '폐쇄형 날개(Closed-Wing)' 구조라고 부릅니다.

이 날개 설계의 주된 목적은 보관성(격납 편의성)보다는 공기역학적 성능과 구조적 효율성을 극대화하기 위한 것입니다. 세부적인 이유는 다음과 같습니다.

1. 결합 날개(Joined-Wing) 구조의 핵심 목적

• 구조적 강도 증가 및 무게 절감: 고고도 정찰기는 양력을 많이 얻기 위해 날개가 매우 길어야 합니다(고종횡비). 그러나 일반적인 일자형 긴 날개는 공기 저항이나 돌풍을 맞으면 위아래로 심하게 휘어지거나 파손될 위험이 있습니다. 앞날개(전진/후퇴)와 뒷날개를 위아래로 서로 결합하여 마름모꼴 프레임 형태를 만들면, 두 날개가 서로를 지지하는 트러스(Truss) 구조가 되어 날개두께나 전체 무게를 늘리지 않고도 강성을 비약적으로 높일 수 있습니다.
• 유도저항(Induced Drag) 감소 및 항속거리 증가: 날개 끝이 서로 이어지고 윙렛(Winglet) 형태가 결합하면서, 날개 끝에서 발생하는 와류(Vortex)와 공기 저항을 대폭 줄여줍니다. 이는 연료 효율을 극대화하여 고고도(18,000m 이상)에서 오랜 시간 동안 체공할 수 있게 만들어 줍니다.
• 얇은 날개면 확보로 고속/고고도 비행 유리: 날개 구조 강도가 높기 때문에 날개 자체를 매우 얇게 설계할 수 있어, 희박한 공기층의 고고도에서도 효율적인 고속 순항이 가능합니다.

2. 보관성(보관 성능)과의 연관성?

• 직접적인 목적은 아님: 날개 폭(전폭) 자체가 워낙 크기 때문에 보관(격납고 수용)에 특별히 유리한 구조는 아닙니다.
• 부수적 이점: 다만, 날개가 위아래로 연결된 박스형 구조를 형성하므로, 일반적인 가늘고 길게 쭉 뻗은 일자형 날개에 비해 날개의 앞뒤 폭(시위 길이) 축소 및 하중 분산 효과가 있어 지상 이동(태핑)이나 고정 시 좌우 흔들림에 의한 유격 피해를 줄여주는 부수적인 효과는 있습니다.

요약

이 구조는 보관성보다는 "얇고 긴 날개의 구조적 파손 위험을 줄이면서 강도를 확보하고, 공기 저항을 최소화하여 더 높이, 더 오래 날아다니기 위한 첨단 공기역학 설계"의 결과물입니다.
