스무디 유어셀프 ㅋㅋㅋ

어린이용 자전거도 좋을 듯...

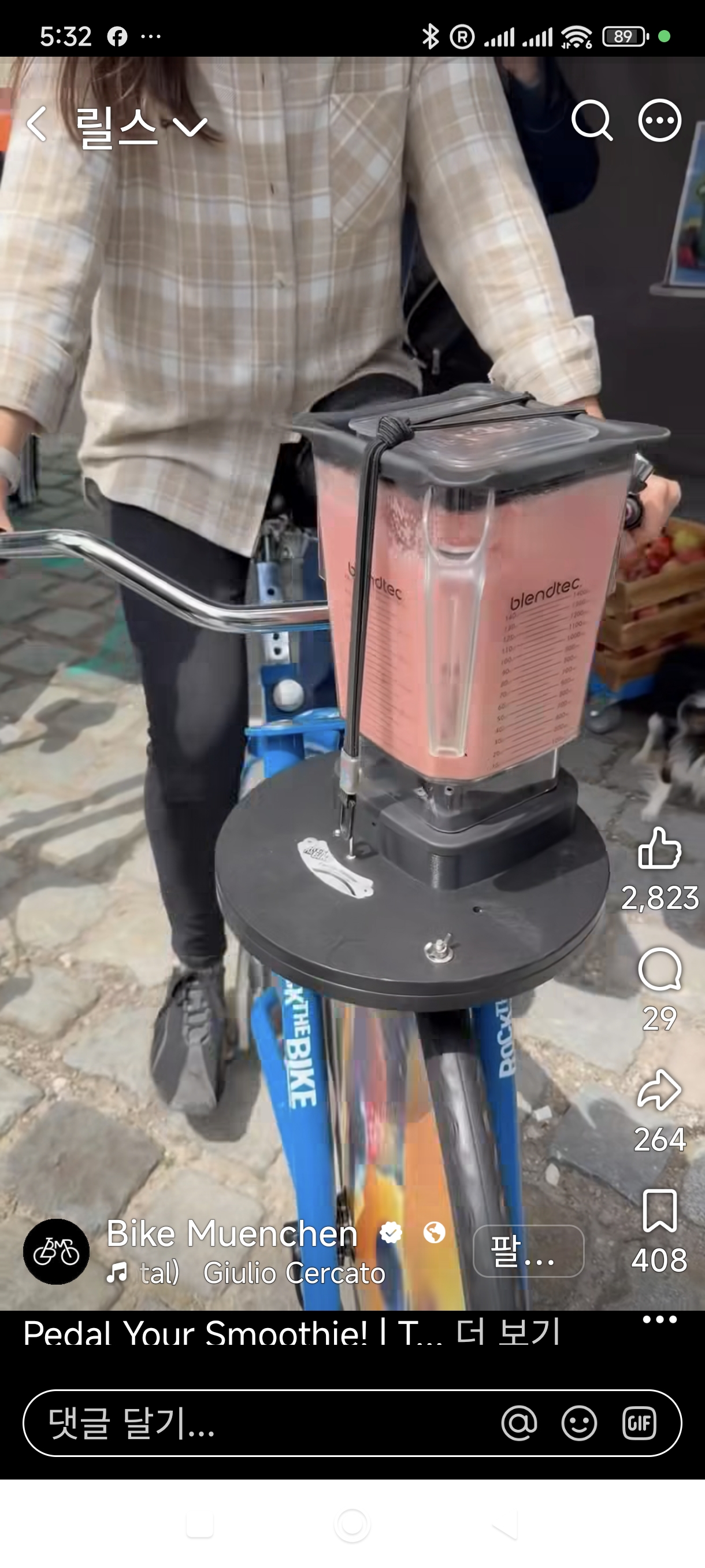

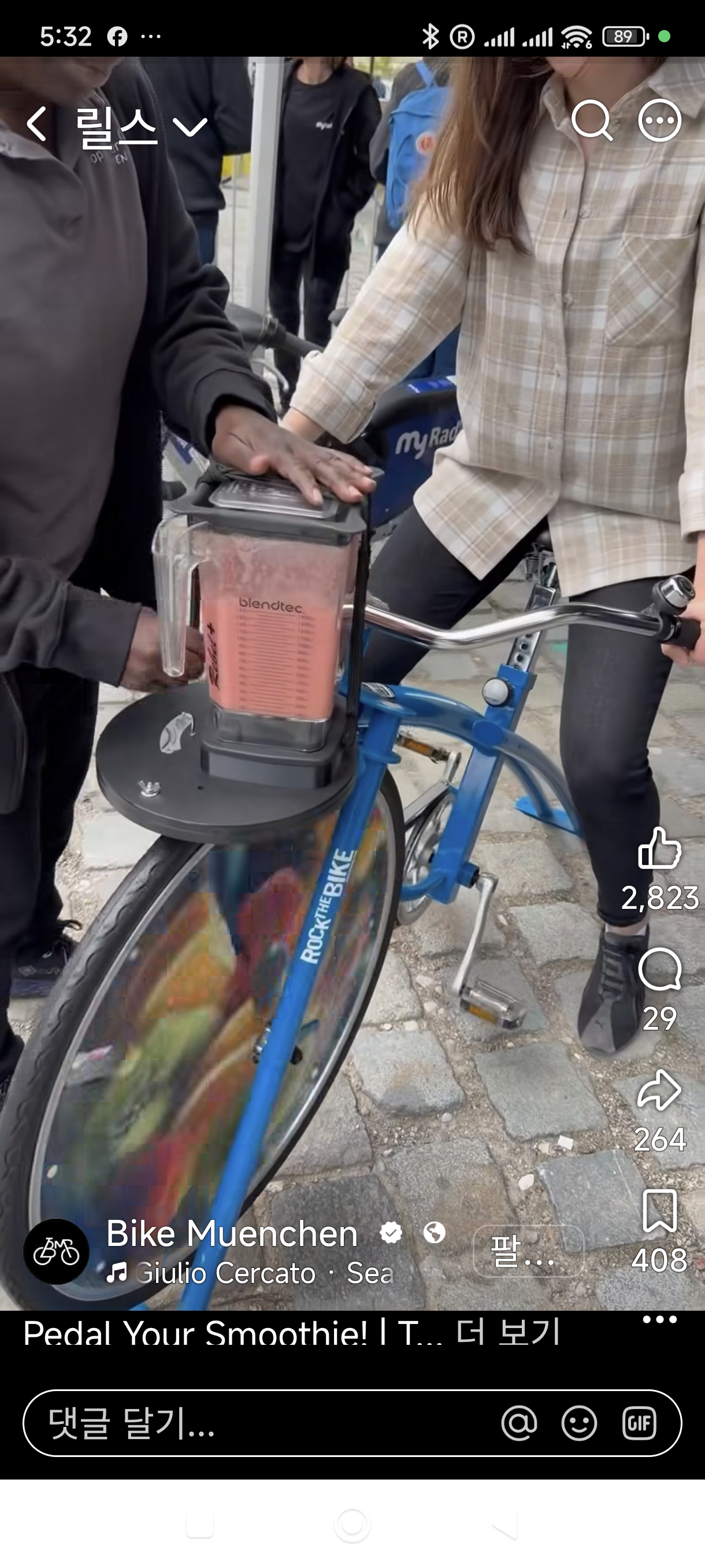

"믹서기를 돌리기 위한 자전거(Fender Blender / Blender Bike)"는 기계적 원리가 아주 직관적이고 친환경적인 대표적인 하이테크 풍류 장치입니다.

사람이 페달을 밟는 회전 운동 에너지를 믹서기의 칼날로 전달하는 구조는 크게 두 가지 방식으로 설계할 수 있습니다. 가장 효율적이고 잔고장이 없는 '마찰 구동 방식'을 기준으로 상세 설계 구조를 정리해 드립니다.

⚙️ 1. 믹서기 구동 자전거 핵심 구조 설계

전체적인 구조는 [자전거 스탠드(고정) ➡️ 뒷바퀴 고무 롤러 ➡️ 플랙시블 샤프트(또는 구동축) ➡️ 믹서기 칼날] 순으로 에너지가 전달되도록 설계합니다.

① 베이스 (고정식 스탠드)

• 구조: 자전거가 앞으로 나가지 않도록 뒷바퀴 축을 지면에서 5~10cm 띄워 고정하는 트레이너(고정 스탠드)가 뼈대가 됩니다. 자전거 프레임과 일체형으로 용접하거나 기성 자전거 트레이너를 개조합니다.

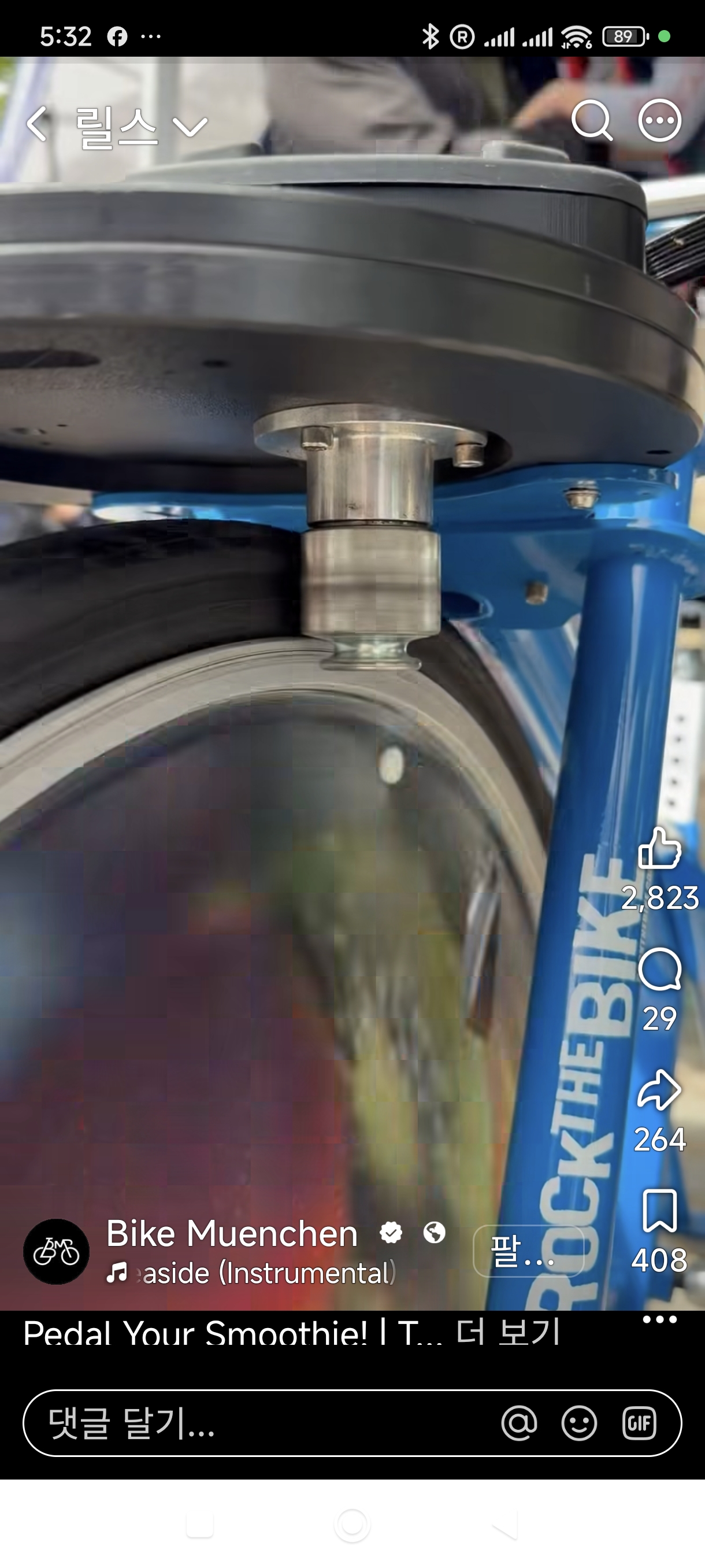

② 동력 취출부 (바퀴 롤러 - Friction Drive)

• 구조: 뒷바퀴 타이어 면에 딱 맞닿는 작은 고무 롤러(또는 알루미늄 롤러)를 거치대에 장착합니다.
• 원리: 페달을 밟아 뒷바퀴(지름 약 60cm)가 돌면, 맞닿은 작은 롤러(지름 약 3~5cm)가 맞물려 돌게 됩니다. 이 과정에서 지름의 차이로 인해 엄청난 회전수(RPM) 뻥튀기(기어비 상승)가 일어나 믹서기 칼날이 갈릴 만큼 빠르게(최소 2,000 RPM 이상) 돌 수 있습니다.

③ 동력 전달축 (Flexible Shaft)

• 구조: 롤러의 회전축을 자전거 앞쪽 핸들 바까지 끌고 와야 합니다. 이때 딱딱한 쇠 파이프 대신, 자유롭게 휘어지는 플랙시블 샤프트(Flexible Shaft / 예: 예초기 대에 들어가는 유연한 회전 와이어축)를 사용하면 설계가 극도로 단순해집니다.
• 동선: 뒷바퀴 롤러 축 ➡️ 프레임을 따라 유연하게 연결 ➡️ 핸들 바 중앙 거치대로 연결.

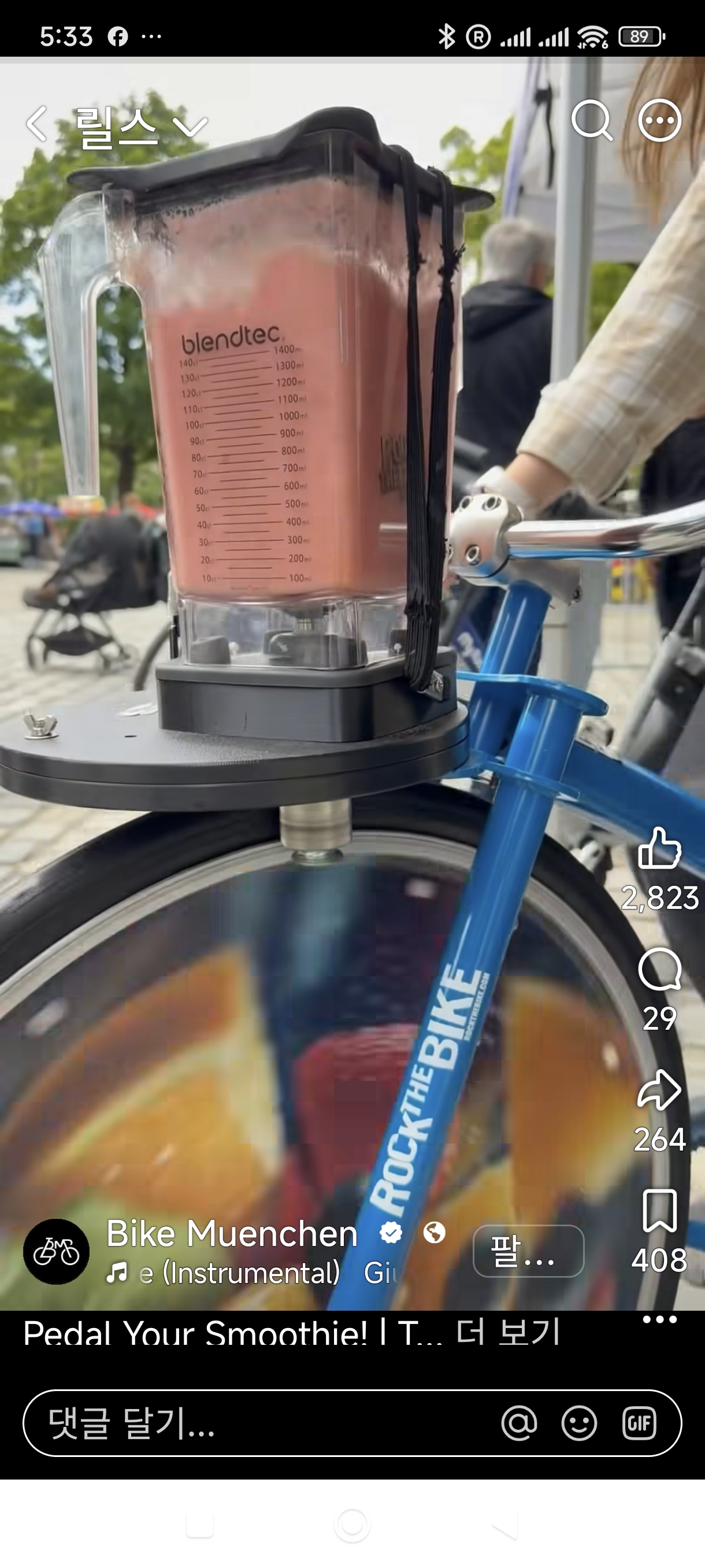

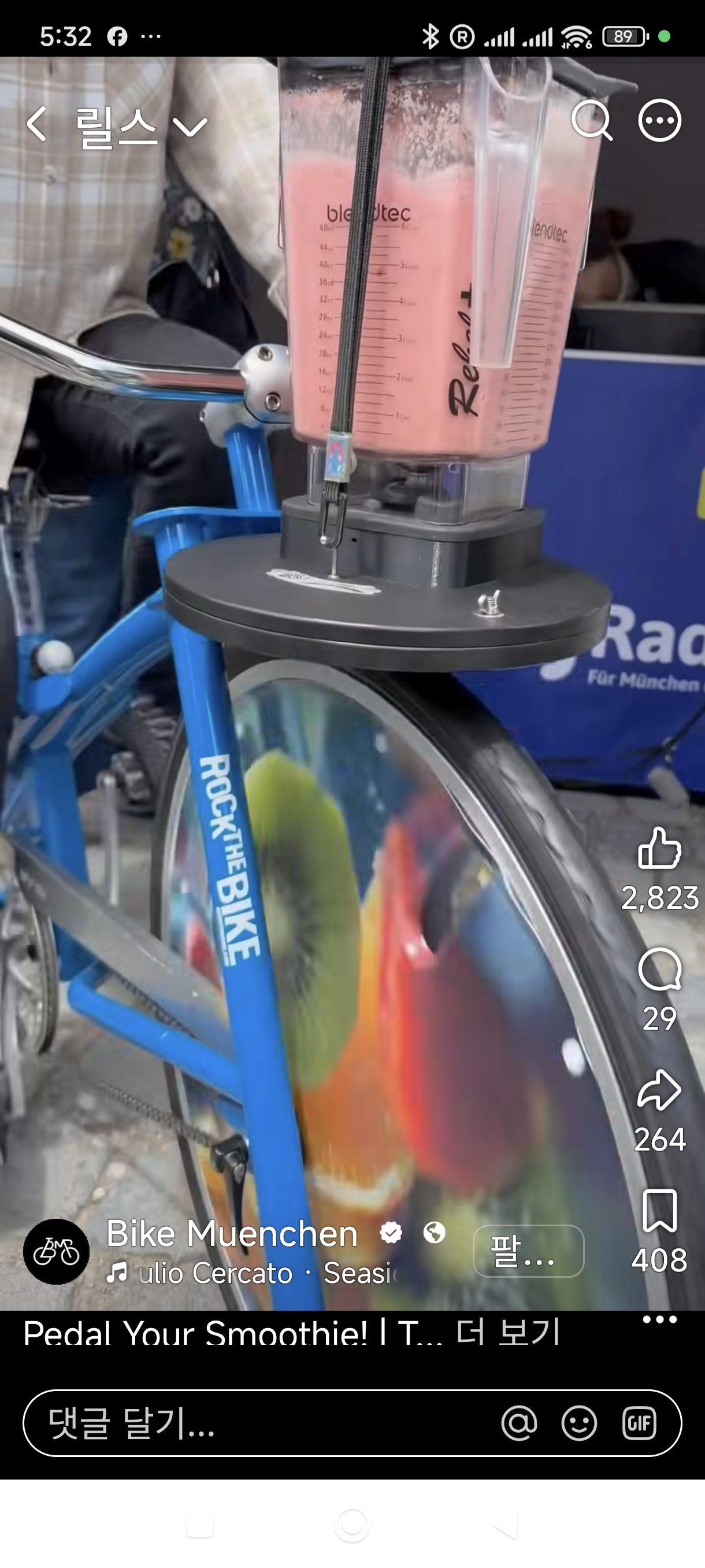

④ 믹서기 거치 및 결합부 (Blender Platform)

• 구조: 자전거 핸들 바 중앙에 튼튼한 아크릴이나 메탈로 된 평평한 선반을 만듭니다.

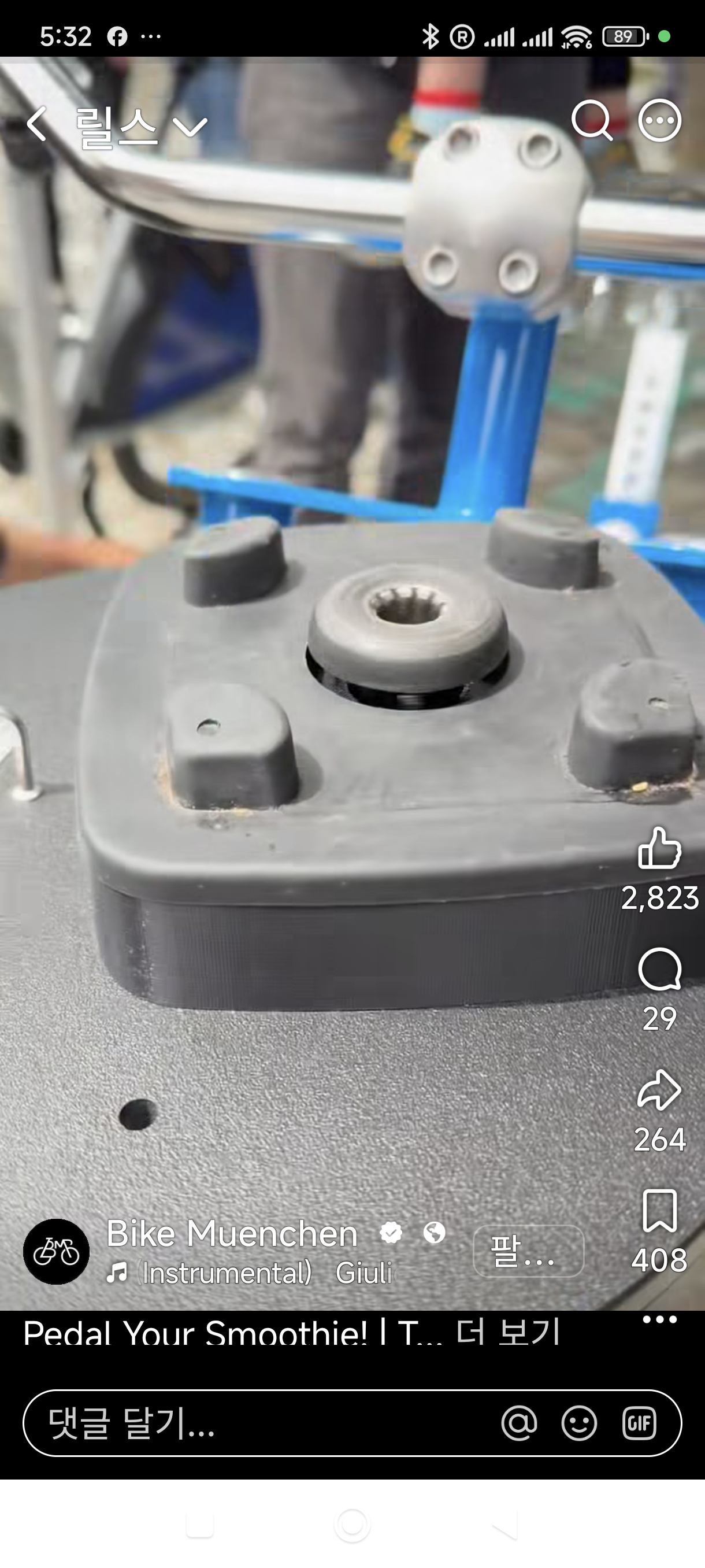

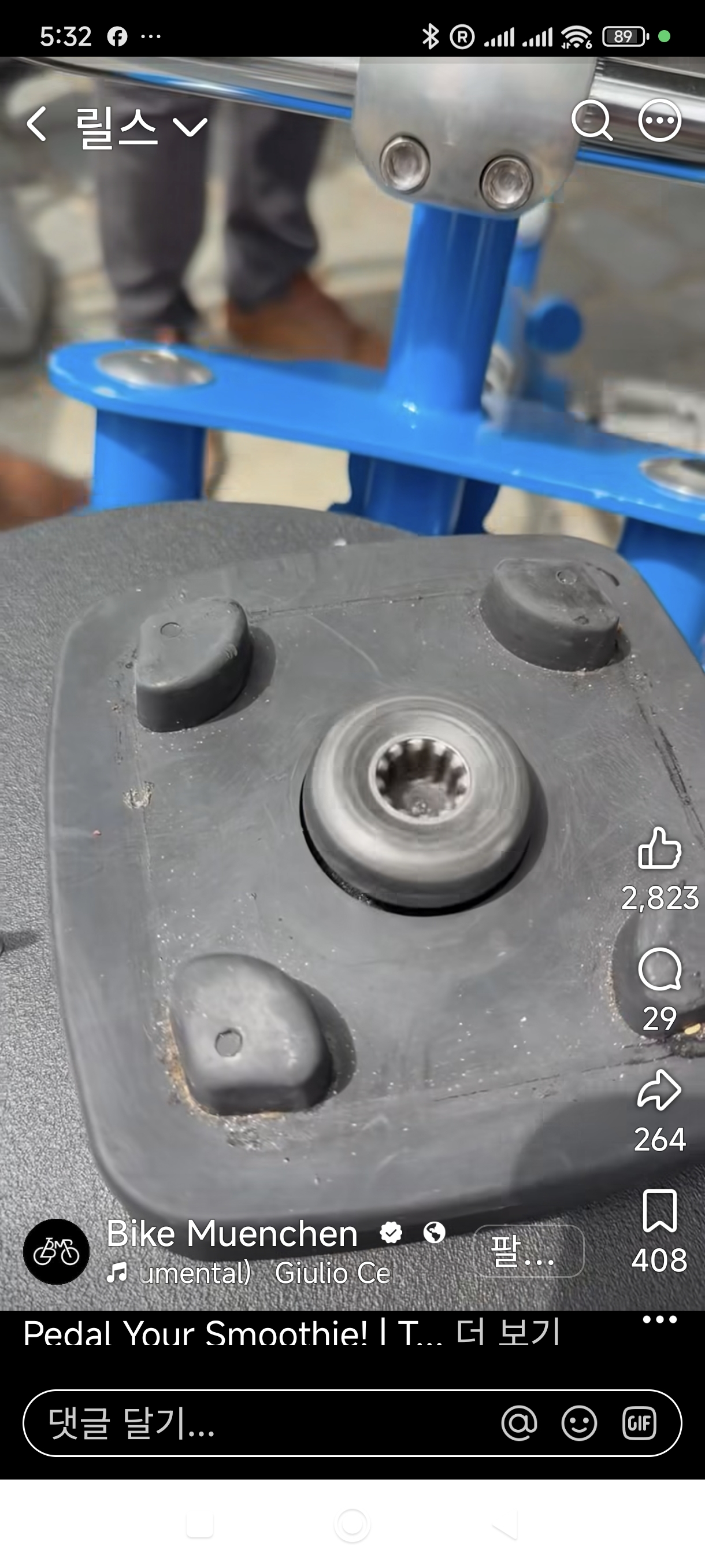

• 결합: 선반 밑으로 올라온 회전축 끝에 믹서기 전용 커플러(톱니 모양의 고무/플라스틱 부품)를 장착합니다. 일반 믹서기 컵(용기)을 위에서 아래로 툭 꽂으면 바닥의 칼날 톱니와 자전거 구동축 톱니가 완벽하게 맞물리는 구조입니다.

📐 2. 기계 메커니즘 개념도 (텍스트 레이아웃)

컴퓨터 그래픽이나 직접 그린 도면처럼 scannable하게 한눈에 보실 수 있도록 단면 구조를 도식화해 드립니다.

Plaintext



[핸들 바 영역]         ( 믹서기 용기 )  <- 과일/얼음 투하
                             ||
                      [칼날 구동 커플러]
                             ||
=======================[핸들 선반 거치대]=======================
                             ||
                             || <- 플랙시블 샤프트 (유연한 회전 와이어 축)
                             ||    (자전거 프레임 파이프를 타고 아래로 이동)
                             ||
[뒷바퀴 영역]                ||
                         [고무 롤러]
                             ||  <- 마찰 구동 (Friction)
                       ( 자전거 타이어 )
                             ||
                      [고정식 뒷축 스탠드]

🛠️ 3. 제작 시 전술적 핵심 팁 (Tip)

• 기어비가 생명입니다: 뒷바퀴 타이어가 1바퀴 돌 때 믹서기 축은 최소 15~20바퀴 이상 돌도록 롤러의 지름을 최대한 작게($3cm$ 내외) 잡아야 부드러운 스무디나 얼음 분쇄가 가능합니다.
• 안전장치: 핸들 바에 믹서기를 고정할 때, 페달을 세게 밟으면 진동으로 컵이 튕겨 나갈 수 있습니다. 믹서기 컵 상단을 꽉 잡아주는 토글 클램프(고정 고리)나 고무 밴드 홀더를 반드시 설계에 포함해야 안전합니다.
• 풍류의 완성: 전기 없이 오직 내 다리 근육의 성숙한 힘(숙성의 시간)으로 자연의 과일을 갈아 제맛을 내는 믹서기 자전거는, 파타야 같은 휴양지 해변가에서 웰니스 이벤트를 열거나 힙한 주스 바 콘셉트로 콘텐츠를 제작할 때 최고의 시각적 효과를 발휘합니다.
