K-4 고속유탄발사기

by 리치캣 2022. 10. 11.
반응형

유탄발사기...내가 관심많이 가졌던 보병의 화력체계

나는 소대에 있는 3정의 K-201, 1정의 M-203 유탄발사기를 통합적으로 운용해서....

'소대 포병' 이란 개념으로 운영하려 했다. (라떼엔 1개소대는  4개분대로 이뤄져있었고...4분대는 화기분대라는 개념으로 운영되었었다. 나는 1,2 분대를 주력전투용으로 3분대를 기동전투용으로 4분대를 화력용으로 활용하는 구상하에 운영했었다)

연대급이나 되어야 포병을 가지고 있는데...(언제 중대,대대거쳐서 연대포병에 좌표전달할까?  물론 중대 박격포와 대대 화력도 있지만... 좌표불러주고, 조준하고 날아와서 탄착하는데까지 최소 60초 걸린다. 게다가 초탄명중은 쉽지 않고, 이에 따라 좌표수정까지 해야 한다. 60초면 세월이다. 이럴때 직사화기가 가치를 발휘한다. )

그 포격지원을 기다리기 전에...자체 포병을 만들려는 의도였다.

프레데터라는 영화에서 6연발 유탄발사기를 봤을때 감동했었는데...(M32 MSGL
M32 Multiple-Shot Grenade Launcher M32 다연발 유탄발사기  https://www.youtube.com/watch?v=iryZ8iVPhmg&t=4s  )

그 장비가 우리소대에 4정이 있었다면... 일시에 살상반경 5미터짜리 수류탄 24발을 400미터까지 날릴수 있는 화력이 생기는 건데...(아쉽지만 한국 제식장비에 없었다.)

그런데...이제는 사거리도 1500미터로 3배이상 길고, 살상반경도 15미터로 3배 넓은 고속 유탄발사기가 나와서...

보다 집중된 직사화력투사가 가능한 시대.

그래서 직사화기의 중요성과 유리함을 강조하기 위해 여기에 정리.

보병학교에서 K-4 분해결합하다가...그 거대한 용수철이 후퇴하면서...내 광대뼈를 때린 기억이 난다. ㅎㅎㅎ

소총에 있는 귀여운 용수철 생각하면 큰 오산이다. ㅎㅎㅎ

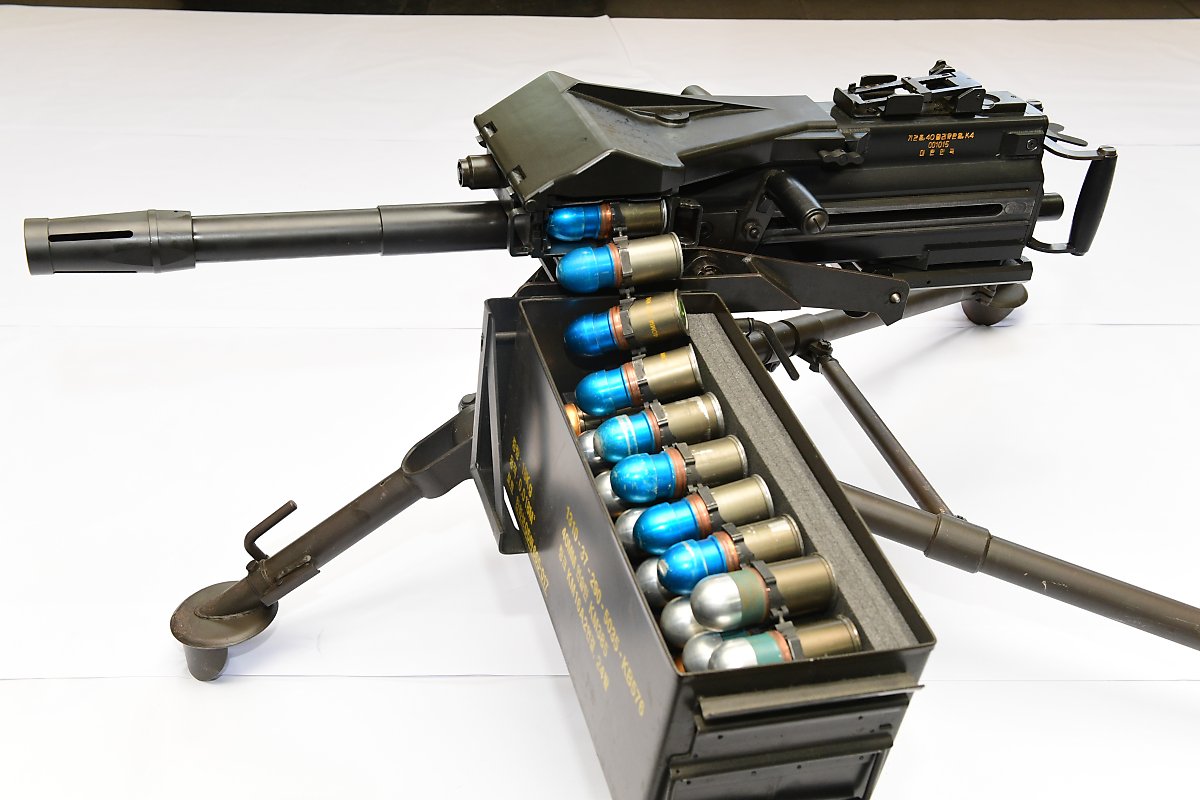

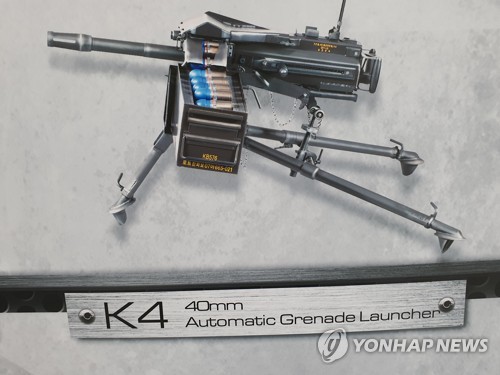

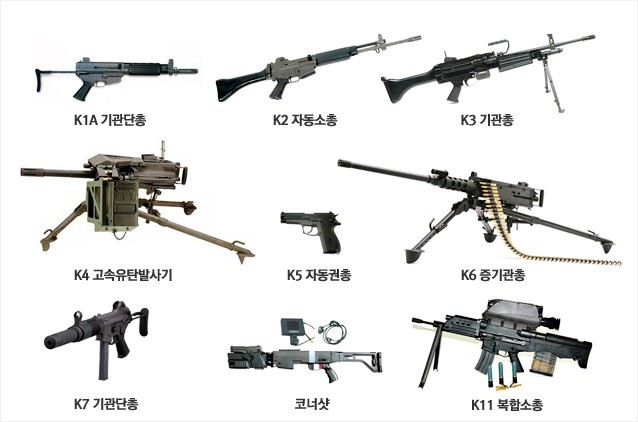

K-4

K4 고속유탄기관총(K4高速榴彈機關銃)는 대한민국 국군이 채택한 유탄발사기다. 미국의 Mk 19 유탄발사기를 기본모델로 하여 한국형으로 설계한 화기이다. 81mm 박격포, 90mm 무반동총과 더불어 대표적인 한국형 보병중대급 운용화기이다.

https://ko.wikipedia.org/wiki/K4_%EA%B3%A0%EC%86%8D%EC%9C%A0%ED%83%84%EA%B8%B0%EA%B4%80%EC%B4%9D



K4 고속유탄기관총 - 위키백과, 우리 모두의 백과사전

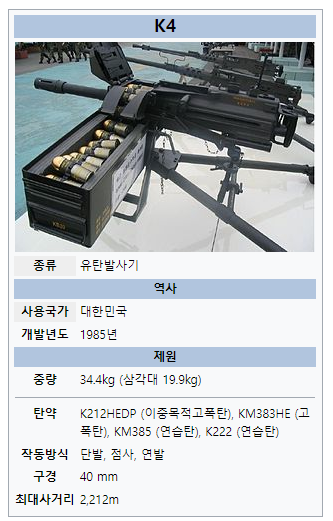

위키백과, 우리 모두의 백과사전. K4 종류 유탄발사기 역사 사용국가 대한민국 개발년도 1985년 제원 중량 34.4kg (삼각대 19.9kg) 탄약 K212HEDP (이중목적고폭탄), KM383HE (고폭탄), KM385 (연습탄), K222 (연

ko.wikipedia.org







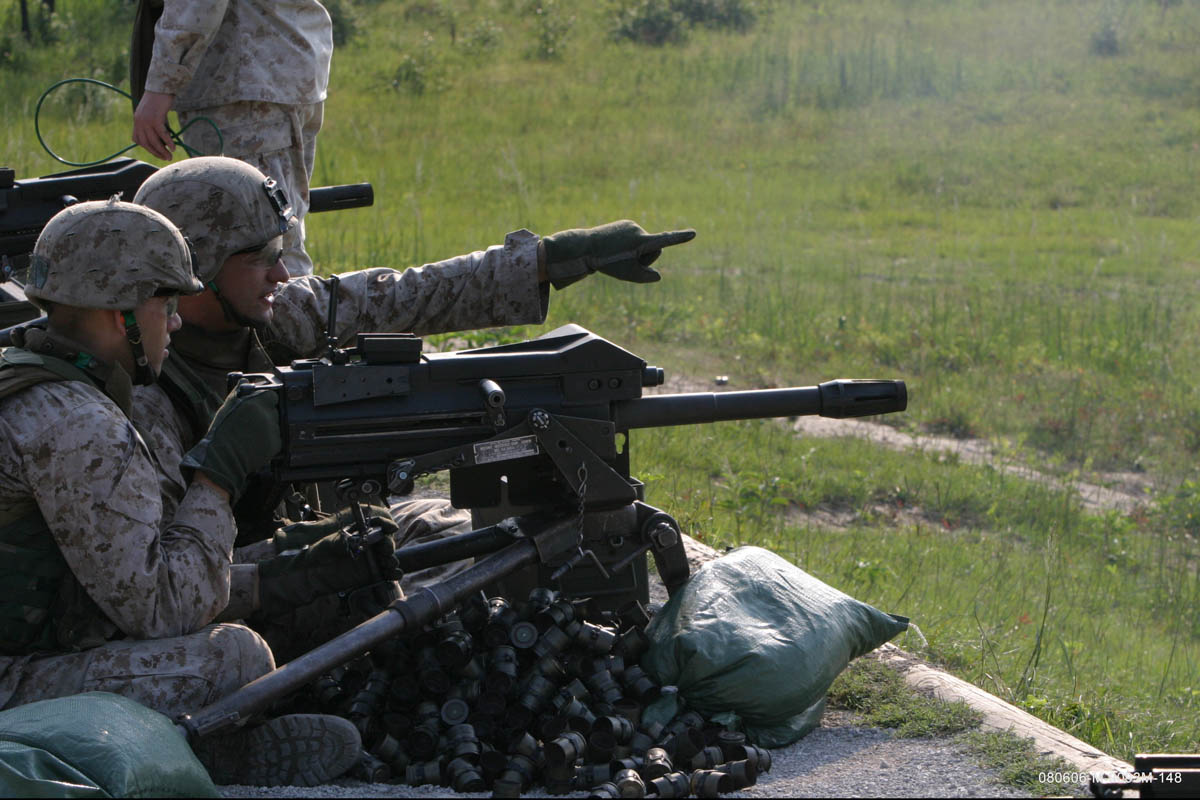

MK19

미국이 개발한 유탄발사기...고속유탄발사기의 도미넌트디자인이라고 보면 무난하다.

Manufacturer: General Dynamics Armaments
Service: USAF, USMC, US Army, USN
Caliber: 40mm
Weight: 77.6 pounds without mount or tripod
Length: 43.1 inches
Max Range: 2,212 m
The MK19 40mm machine gun is an air-cooled, disintegrating metallic link-belt fed, blowback operated, fully automatic weapon and is crew transportable over short distances with limited amounts of ammunition. It can fire a variety of 40mm grenades. The M430 HEDP 40mm grenade will pierce armor up to two inches thick, and will produce fragments to kill personnel within five meters and wound personnel within 15 meters of the point of impact.
제조사: General Dynamics Armaments

서비스: USAF, USMC, 미 육군, USN

구경: 40mm

무게: 77.6파운드(마운트 또는 삼각대 제외)

길이: 43.1인치

최대 범위: 2,212m

MK19 40mm 기관총은 공랭식, 분해 금속 링크 벨트 공급, 블로우백 작동, 완전 자동 무기이며 제한된 양의 탄약으로 짧은 거리에서 승무원을 수송할 수 있습니다. 다양한 40mm 수류탄을 발사할 수 있습니다. M430 HEDP 40mm 수류탄은 최대 2인치 두께의 장갑을 관통하고 파편을 생성하여 충돌 지점에서 5미터 이내의 인원을 사망하고 15미터 이내의 인원을 부상시킵니다.

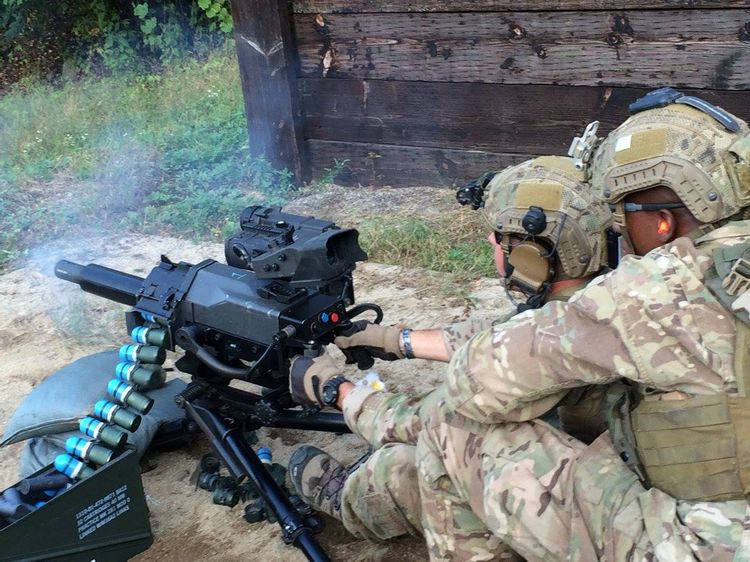

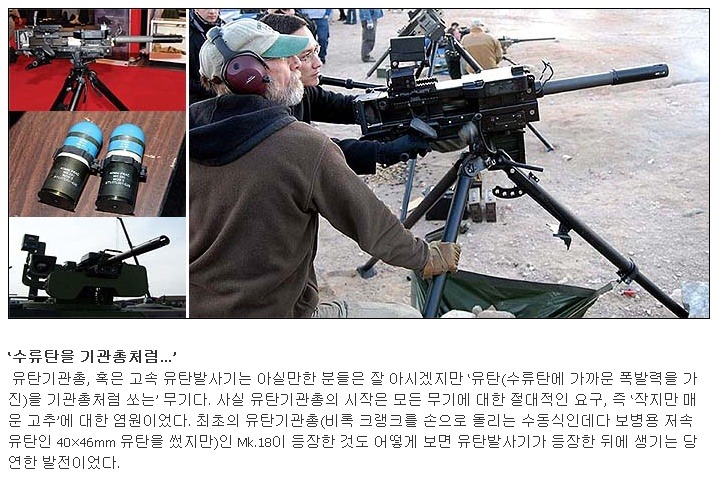

MK47

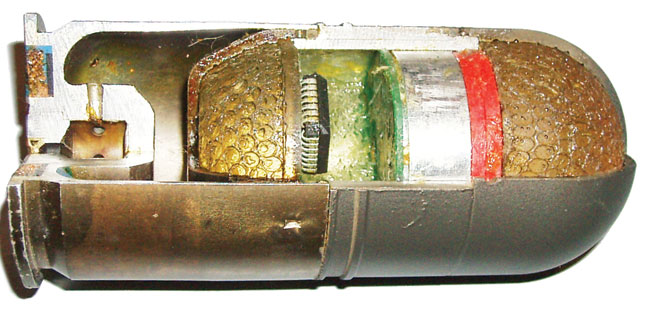

지능탄(스마트탄)을 사용가능한 장점이 있는 업그레이드 형

Mk.47 Striker ALGL
Mark 47 Striker Advanced Lightweight Grenade Launcher
Mk.47 스트라이커 발전형 경량 유탄발사기

종류 : 거치식 자동유탄발사기
원산지 : 미국 국기 미국

이력
역사 : 2005년~현재
개발 : NSWC 크레인
개발년도 : 2000년대 초반
생산 : 제너럴 다이내믹스
생산년도 : 2006년~현재
사용국 : 미국 국기 미국이스라엘 국기 이스라엘호주 국기 호주

기종
파생형 : Mk.47 Mod.1
세부사항

탄약 : 40x53mm 고속유탄
급탄 : 32/48발들이 탄띠
작동방식 : 단주퇴식 클로즈드 볼트
총열길이 : 610mm
전장 : 940mm
전고 : 205mm
전폭 : 225mm
중량 : 41kg(전체),  18kg(본체)
발사속도 : 225~300RPM
탄속 : 240m/s
유효사거리 : 1,700m



https://www.youtube.com/watch?v=TvSOrS9YD0s







AGS30

소련(러시아)가 개발한 고속유탄발사기.

특징은 한국, 미국은 40mm 인데... 러시아는 30mm 를 사용. (장단점이 있을 듯. 소총탄, 박격포탄은 굵게 쓰면서 유탄은 가늘게...^^

30mm 라는 탄두부피의 물리적 한계때문에...타격력은 약할 것이 분명하다.

그러나 1인 도수운반이 가능한 경량화의 특징이 강력한 장점이다. 물론 탄약무게가 차량화의 필요성을 요구하지만...

산악에선 도수운반해서 이 정도의 화력을 단시간에 투사가능하다면...상당한 초기선점이 가능해 보인다.

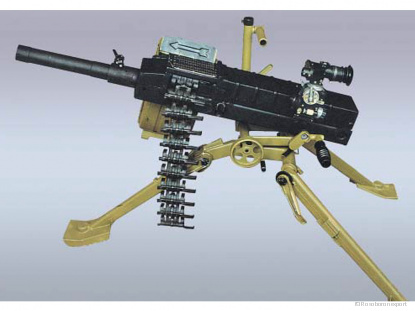

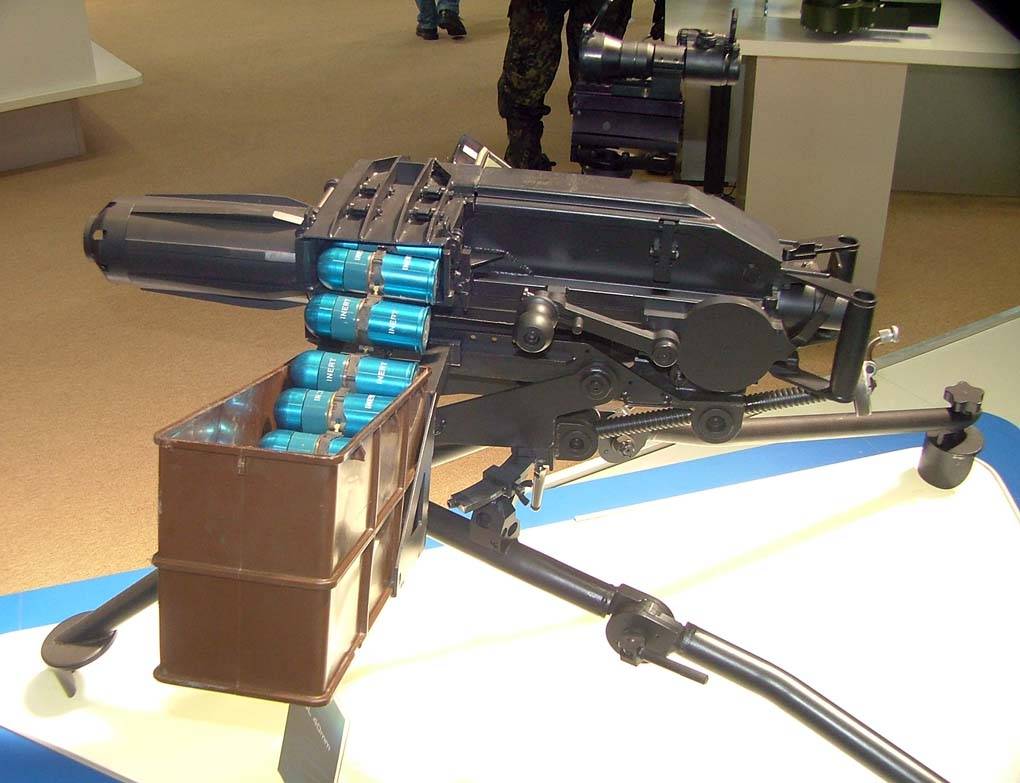

AGS-30
30 mm automatic grenade launcher system
The 30mm AGS-30 second-generation automatic grenade launcher system (6S9) is a weapon boasting a unique maneuverability, a high firepower, and a long range of fire. The grenade launcher may be mounted on a tripod or a turret, or used as part of a remotely controlled weapon system, mounted on various combat vehicles.
The light weight of the grenade launcher ensures an outstanding mobility and allows it to be used by dismounted units in rugged and urban terrain. This is the first weapon of its class that can be carried by one man along with its tripod in either travelling or combat position.
The AGS-30 fires different types of 30mm rounds as well. The accuracy of fire is ensures by the recoilless operation of the grenade launcher, the best suited rate of fire, and the unique design of the tripod, allowing the weapon to be fired from soft and unprepared surfaces.
Tripod- and turret mounted versions are fitted with panoramic optical sights. Iron sights can also be used as an auxiliary means. At the request of the customer the AGS-30 can be equipped with a day/night sight, and a radar sight may be used to conduct surveillance and accurate fire in zero visibility.
Principales características
Ammunition
GPD-30, VOG-17M, VOG-30 and their modifications
Effective range of fire, m:
GPD-30
up to 2,100
VOG-17M, VOG-30
up to 1,700
Sight
optical, iron, radar (portable radar)
Firing mode
automatic
Rate of fire, rds/min
400
Magazine capacity, rds
30
Weight w/o sight and ammunition box, kg
16,5
Basic dimensions (tripod mounted), mm
490х735х1165
AGS-30
30mm 자동 유탄 발사기 시스템
30mm AGS-30 2세대 자동유탄발사기(6S9)는 독특한 기동성과 높은 화력, 장거리 화력을 자랑하는 무기다. 유탄 발사기는 삼각대나 포탑에 장착하거나 다양한 전투 차량에 장착된 원격 제어 무기 시스템의 일부로 사용할 수 있습니다.

가벼운 무게의 유탄 발사기는 뛰어난 기동성을 보장하며 험준한 도시 지형에서 하차한 유닛이 사용할 수 있습니다. 이것은 여행 또는 전투 자세에서 한 사람이 삼각대와 함께 휴대할 수 있는 동급 최초의 무기입니다.

AGS-30은 다양한 유형의 30mm 탄도 발사합니다. 발사의 정확성은 유탄 발사기의 무반동 작동, 최적의 발사 속도, 삼각대의 독특한 디자인으로 보장되어 부드럽고 준비되지 않은 표면에서 무기를 발사할 수 있습니다.

삼각대 및 포탑 장착 버전에는 파노라마 광학 조준경이 장착되어 있습니다. 철 조준경은 보조 수단으로도 사용할 수 있습니다. AGS-30은 고객의 요청에 따라 주야간 조준경을 장착할 수 있으며, 레이더 조준경을 이용하여 무시정에서 정찰 및 정확한 사격을 수행할 수 있다.

주요 문자
탄약GPD-30, VOG-17M, VOG-30 및 그 변형
유효 사격 범위, m:
GPD-30최대 2,100
VOG-17M, VOG-30최대 1,700
시력 광학, 철, 레이더(휴대용 레이더)
발사 모드자동
발사 속도, rds/min400
매거진 용량, rds30
조준경 및 탄약 상자 제외 무게, kg16,5
기본 치수(삼각대 장착), mm490х735х1165
에티켓: AGS-30, 특수 유탄 발사기 및 탄약,

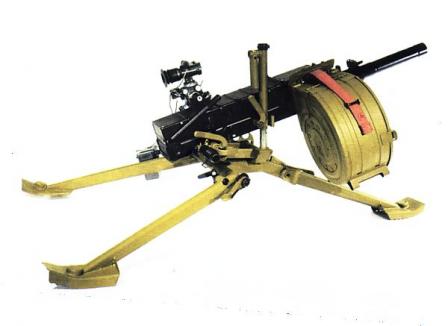

AGS-30
AGS-30 maks2009.jpg
AGS-30 at MAKS 2009
Type Automatic grenade launcher
Place of origin Russia
Service history
In service 1995–present
Used by See Users
Wars Second Chechen War
2008 South Ossetia war
Syrian Civil War[1][2][3]
Russo-Ukrainian War[4][5][6]
Yemeni Civil War (2015–present)
Saudi Arabian-led intervention in Yemen
2020 Nagorno-Karabakh conflict
Production history
Designer KBP Instrument Design Bureau
Designed 1990
Manufacturer ZID[7]
Variants AG-30M vehicle-mounted version
Specifications
Mass 16 kg unloaded
Length 1,165 mm
Cartridge 30×29mm grenade
Caliber 30 mm
Action Blowback
Rate of fire 400 round/min
Muzzle velocity 185 m/s
Effective firing range 2,100 m
Feed system 29 grenade belt
Sights Adjustable telescopic sight, day-night sight, mechanical sight, portable radar
AGS-30
AGS-30 maks2009.jpg
MAKS 2009의 AGS-30
유형 자동 유탄 발사기
원산지 러시아
서비스 이력
서비스 중 1995–현재
사용자 보기에서 사용
제2차 체첸 전쟁
2008년 남오세티아 전쟁
시리아 내전[1][2][3]
러시아-우크라이나 전쟁[4][5][6]
예멘 내전(2015-현재)
사우디아라비아 주도의 예멘 개입
2020 나고르노-카라바흐 분쟁
생산 이력
디자이너 KBP 계기설계국
1990년 설계
제조사 ZID[7]
변형 AG-30M 차량 탑재 버전
명세서
무부하 중량 16kg
길이 1,165mm
카트리지 30×29mm 수류탄
구경 30mm
액션 블로우백
발사 속도 400발/분
총구 속도 185m/s
유효사거리 2,100m
피드 시스템 29 수류탄 벨트
조준경 조정 가능한 망원경, 주야간 조준경, 기계 조준경, 휴대용 레이더

https://www.youtube.com/watch?v=pIJ6PEftRQo



https://www.youtube.com/watch?v=skZZa4Bt_CU







독일 GMG

Heckler & Koch GMG

The GMG (Granatmaschinengewehr or "grenade machine gun") is an automatic grenade launcher developed by Heckler & Koch for the German Army. It is also often referred to as GMW or GraMaWa (Granatmaschinenwaffe).[1]

디자인 세부 사항[편집]
GMG는 분당 약 340발의 속도로 40mm 수류탄을 발사합니다.[2] 벨트식이며 양쪽에서 로드할 수 있어 대부분의 플랫폼에 쉽게 장착할 수 있습니다. 다양한 주야간 조준경을 사용할 수 있는 GMG는 대부분의 중거리 보병 지원 상황에 사용할 수 있습니다.

무기의 길이는 1.09m이고 총신은 415mm입니다. 탄약 상자의 크기는 470 × 160 × 250mm입니다. 총은 반동 작동식 블로우백 방식으로 순환합니다. 무게는 29kg입니다. 삼각대는 추가 11kg입니다.

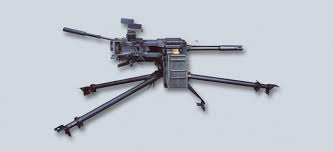

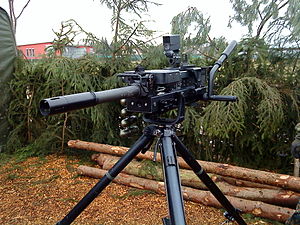

A GMG of the German Army.
Type Automatic grenade launcher
Place of origin Germany
Service history
Used by See Users
Wars War in Afghanistan (2001–present)
Production history
Designed 1992-1995
Manufacturer Heckler & Koch
Produced 1996-Present[citation needed]
Variants GMW
Specifications
Mass 28.8 kg Gun, 10.7 kg tripod and 8 kg softmount.
Length 1090 mm
Barrel length 415 mm
Width 226 mm (without ammunition box)
Height 208 mm
Cartridge 40x53 mm
Action API Blowback
Rate of fire 340 rounds/min
Muzzle velocity 241 m/s
Effective firing range 1500 m
Maximum firing range 2200 m
Feed system 32-round disintegrating, closed-link belt
Sights Reflex sight and back-up leaf sight
독일군의 GMG.
유형 자동 유탄 발사기
원산지 독일
서비스 이력
사용자 보기에서 사용
아프가니스탄 전쟁(2001~현재)
생산 이력
1992-1995년 설계
제조사 Heckler & Koch
제작 1996-현재[인용 필요]
변형 GMW
명세서
중량 28.8kg 건, 10.7kg 삼각대 및 8kg 소프트마운트.
길이 1090mm
배럴 길이 415mm
폭 226mm(탄약 상자 제외)
높이 208mm
카트리지 40x53mm
액션 API 블로우백
발사 속도 340발/분
총구 속도 241m/s
유효사거리 1500m
최대 사거리 2200m
공급 시스템 32-라운드 분해, 폐쇄 링크 벨트
시력 반사 시력 및 백업 리프 사이트



VECTOR Y3 AGS

레이저총? 레일건?  처럼 생긴 ...

디자인은 맘에 드는 유탄발사기....ㅎㅎ

남아프리카공화국이 공격헬기 등...다양한 무기개발국이라는 사실을 인지할 필요가 있다.

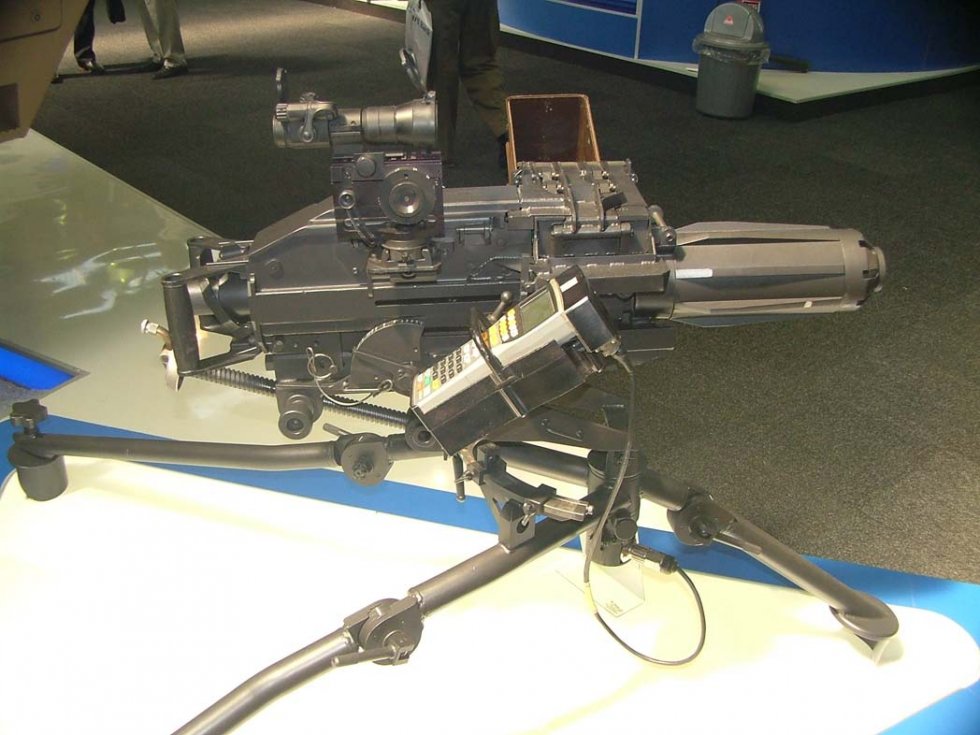

Denel Y3 AGL은 현재 Denel Land Systems에서 제조한 남아프리카 공화국 제조 자동 유탄 발사기입니다.[3] 원래 Aram Ltd가 보병 지원 무기로 AS88로 개발한 특허권은 Vektor에 의해 구입 및 수정되었으며 나중에 Denel Ltd.의 한 부서가 되었습니다. 추가 개선 사항에는 발사 속도 업그레이드 및 탄도 컴퓨터 추가가 포함되었습니다. 최종 자격 테스트는 1998년에, 운영 테스트는 2002년에 진행되었습니다. Y3는 2003년 영국 DSEi(Defense Systems & Equipment) 국제 전시회에서 출시되었습니다.[4]

디자인 세부 사항
작동 메커니즘 및 기능
발사기는 분당 360~425발의 속도로 40x53mm 고속 중탄도 수류탄을 발사합니다. 긴 반동 원리를 통해 작동하는 Y3는 반동 상태일 때 열린 브리치에서 발사합니다(탄창 내에서 수류탄이 꺼질 수 있는 기회를 최소화함).[5] 모든 움직이는 어셈블리는 반동과 진동을 줄이기 위해 완충되지만 장치에는 기존의 피드 레버 메커니즘이 없습니다. 공급 방향 및 탄약 상자 장착은 추가 구성 요소 없이 현장에서 변경할 수 있으며 이중 장전도 가능합니다. 즉석에서 두 가지 유형의 40mm 탄을 선택할 수 있습니다.[2]

차량에 장착하거나 지상 장착 삼각대와 함께 사용할 수 있습니다. 3명의 팀으로 구성된 AGL은 일반적으로 수동 방아쇠를 사용하여 발사됩니다. 차량에서는 발사 솔레노이드로 교체할 수 있습니다.[3] 낮은 반동력과 가벼운 브리치 블록으로 인해 경량 항공기에 사용할 수 있습니다.[5]

기능 설명
벨트 연결 수류탄은 탄창에서 총열 위의 위치로 공급됩니다. 거기에서 수류탄이 벨트에서 추출되어 총열과 정렬되도록 아래쪽으로 밀리게 됩니다. 빈 카트리지 케이스는 AGL 하단의 구멍을 통해 배출됩니다[2][6]

전자 시력
사용된 40mm 수류탄의 포물선 궤적 경로로 인해 사용자의 직접적인 시야에서 벗어난 목표물에 대해 Y3 사용 가능 . 그러나 이 간접 사격 모드는 목표의 좌표가 이미 알려진 경우(예: 전방 관측소에서 계산) 전투 상황에서 현실적으로 실현 가능합니다. 그렇지 않으면 유닛은 박격포처럼 작동합니다(비록 상대적으로 더 작은 치사 반경을 갖지만).[5] 연결된 전자 탄도 컴퓨터['LobSight'로 알려짐]도 이 '전자' 시선을 강화하는 데 사용할 수 있습니다. LobSight는 AGL이 주어진 목표를 명중하는 데 필요한 위치, 방향 및 각도를 계산하여 최적의 수류탄 충격 및 탄약 사용을 제공하여 조준 수정을 크게 지원합니다. 이 데이터를 알 수 없는 경우 AGL을 사용하여 가능한 적 위치에 대한 진압 사격을 할 수 있지만 레이저 조준경이나 조준 범위가 추가되지 않는 한 정확도가 감소합니다.[7]

탄약
40mm Y3 AGL은 20개 또는 32개의 벨트로 연결된 "고속" 40×53mm 40mm 수류탄을 광범위하게 발사할 수 있습니다.[8] 40×53mm 수류탄은 Mk 19 및 Mk 47 Striker와 같은 다른 자동 유탄 발사기에서도 사용되며 휴대용 발사기에 사용되는 40×46mm 탄보다 더 강력합니다.

고폭탄(HE) 수류탄
주로 차량 및 인원에 대한 사용을 위해 설계됨(사상자 반경 5m)
높은 폭발성; 이중 목적(HEDP) 수류탄
이 탄환은 장갑 관통 능력(50mm 장갑 도금 또는 350mm 콘크리트를 완전히 관통)을 가지고 있지만 주로 장갑차와 요새에 사용하도록 설계되었습니다.
연습 (P) 수류탄
이 수류탄은 '실시간'이 아니지만 발사 시 섬광과 연기를 생성합니다. 현실적인 시뮬레이션 및 교육을 위한 것입니다.
표적 연습 추적기(TPT) 수류탄
연습 라운드와 유사하지만 이 라운드는 또한 다른 추적 탄약과 유사한 가시 광선 흔적을 생성합니다.
표적 연습(TP) 수류탄
이 탄은 HE 및 HEDP 탄과 동일한 탄도 특성을 가지고 있지만 불활성입니다. 모의 연습 중에도 사용됩니다.
부속품
운송 케이스, 무기 및 조준 장치, 탄약 장치 및 삼각대, 크래들 및 도구 키트 하네스가 무기와 함께 제공됩니다. 도구 키트와 함께 빛과 기둥을 조준합니다. 전술 및 은밀한 액세서리를 통한 추가 사용자 정의도 개조될 수 있습니다.



STK40AG

싱가폴이 개발한 유탄발사기.  싱가폴???

STK 40 AGL

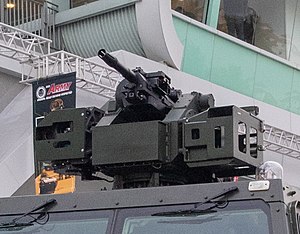

STK 40 AGL mounted on top of a Peacekeeper Protected Response Vehicle during display at AOH 2022 (cropped).jpg
Type Automatic grenade launcher
Place of origin Singapore
Service history
In service 1991–present
Used by See Users
Wars Anti-guerrilla operations in the Philippines
Production history
Designer Chartered Industries of Singapore
Designed 1986-1989
Manufacturer Chartered Industries of Singapore
(now ST Kinetics)
Produced 1991–present
Specifications
Mass 33 kg (72.75 lb)
Length 966 mm (38.0 in) with stock
Barrel length 350 mm (13.8 in)
Width 376 mm (14.8 in)
Cartridge 40x53mm grenade
Action Blowback operation
Rate of fire 350-500 rounds/min
Muzzle velocity 242 m/s (794 ft/s)
Maximum firing range 2,200 m (7,217.8 ft)
Feed system Linked belt
Sights Folding leaf sight
STK 40 AGL
AOH 2022에서 전시되는 동안 Peacekeeper Protected Response Vehicle 위에 장착된 STK 40 AGL(자르기).jpg
유형 자동 유탄 발사기
원산지 싱가포르
서비스 이력
서비스 중 1991-현재
사용자 보기에서 사용
전쟁 필리핀에서의 반게릴라 작전
생산 이력
디자이너 차타드 인더스트리 오브 싱가포르
1986-1989년 설계
싱가폴의 매뉴팩처링 차터드 인더스트리즈
(현재 ST Kinetics)
1991년 생산~현재
명세서
질량 33kg(72.75파운드)
길이 966mm(38.0인치)(재고 포함)
배럴 길이 350mm(13.8인치)
너비 376mm(14.8인치)
카트리지 40x53mm 수류탄
액션 블로우백 작업
발사 속도 350-500발/분
총구 속도 242m/s(794ft/s)
최대 발사 범위 2,200m(7,217.8피트)
피드 시스템 연결 벨트
관광 명소 접는 잎 광경

https://www.youtube.com/watch?v=w-uDDXKfw1E





추가 참조 :

화력투사기능의 핵심중 하나...조준기, 조준경

http://www.defensetoday.kr/news/articleView.html?idxno=2073



동인광학, K4/6용 대구경 Dot Sight - 디펜스투데이

개 요\'09 ACTD 과제로 선정, \'11 군사적 실용성 평가 결과 “체계 개발 전환가능(\'12. 1)”판정을 받은 K4/6용 대구경 Dot Sight 소개도트사이트(Dot-Sight) 란?배율조준경(Scope Type) : 대물-대안렌즈(배율...

www.defensetoday.kr
