KF-21에 있는 IRST를 기능적, 기술적, 전술적 의미
KF-21 보라매의 '눈' 중 하나인 IRST(Infrared Search and Track, 적외선 탐색 추적 장비)는 한화시스템이 국산화에 성공한 핵심 센서입니다. 레이더가 전파를 쏘아 돌아오는 신호를 받는 '능동형'이라면, IRST는 적기에서 발생하는 열(적외선)을 포착하는 '수동형' 센서라는 점이 가장 큰 특징입니다.
KF-21의 IRST를 세 가지 측면에서 깊이 있게 정리해 드립니다.
1. 기능적 측면 (Functional)
IRST는 조종석 앞쪽 노즈 부분에 장착되어 전방의 적외선 신호를 수집합니다.
- 수동형 탐지 (Passive Detection): 레이더를 켜지 않고도 적기를 찾아낼 수 있습니다. 이는 자신의 위치를 드러내지 않고 은밀하게 적을 감시하는 '스텔스 모드' 운영을 가능케 합니다.
- 다중 표적 추적: 단순히 열을 감지하는 수준을 넘어, 여러 대의 적기를 동시에 추적하고 고해상도 영상을 통해 표적의 형태를 식별할 수 있습니다.
- 전천후 감시: 가시광선이 아닌 적외선을 사용하므로 야간이나 구름이 낀 상황에서도 목표물을 포착할 수 있습니다.
2. 기술적 측면 (Technical)
KF-21 IRST는 세계적인 수준의 광학 기술과 신호 처리 기술이 집약되어 있습니다.
- 초저온 냉각 시스템: 센서 자체의 열 노이즈를 줄이기 위해 센서를 영하 200도 가까이 급속 냉각시키는 기술이 적용되었습니다. 이를 통해 아주 미세한 온도 차이(적기의 엔진열이나 공기 마찰열)도 잡아냅니다.
- 센서 퓨전 (Sensor Fusion): AESA 레이더와 연동됩니다. 레이더가 거리 정보를 제공하고 IRST가 정밀한 방위 정보를 제공함으로써 표적의 위치를 핀포인트로 계산해 냅니다.
- AI 기반 신호 처리: 배경 노이즈(태양광 반사, 지면 열기 등)와 실제 적기를 구분하기 위해 복잡한 알고리즘과 인공지능 기술이 적용되어 오탐지율을 획기적으로 낮췄습니다.
3. 전술적 측면 (Tactical)
실전에서 IRST는 KF-21의 생존성과 공격력을 극대화하는 결정적인 도구가 됩니다.
- 카운터 스텔스 (Anti-Stealth): 스텔스기는 레이더 전파를 흡수하거나 반사시키지만, 비행 중에 발생하는 열(엔진 배기열, 기체 마찰열)까지 완전히 숨길 수는 없습니다. IRST는 레이더에 잡히지 않는 스텔스기를 포착할 수 있는 유일한 대안입니다.
- 침묵의 사냥꾼: 전자전(Electronic Warfare) 상황에서 적의 재밍(전파방해)으로 레이더가 먹통이 되더라도, 빛(적외선)을 보는 IRST는 영향을 받지 않고 계속 조준을 유지할 수 있습니다.
- LPI(Low Probability of Intercept) 작전: 레이더 Warning Receiver(RWR)를 가진 적기는 아군 레이더 전파를 감지하면 즉시 회피합니다. 하지만 IRST는 전파를 쏘지 않기 때문에, 적기는 자신이 조준당하고 있다는 사실조차 모른 채 격추될 수 있습니다.
결론: KF-21에게 IRST란?
KF-21의 IRST는 단순한 카메라가 아니라 "전자전의 방해를 뚫고 스텔스기마저 잡아낼 수 있는 정밀한 열추적 안구"라고 할 수 있습니다. 특히 한화시스템이 개발한 이 장비는 해외 기술 도입 없이 독자적인 알고리즘을 구축했다는 점에서 대한민국 항공 기술의 자부심이기도 하죠.
The Functional, Technical, and Tactical Significance of the IRST on the KF-21
The IRST (Infrared Search and Track), one of the "eyes" of the KF-21 Boramae, is a core sensor that Hanwha Systems has successfully localized. While radar is an "active" system that emits radio waves and receives the returning signals, the most significant feature of the IRST is that it is a "passive" sensor that captures heat (infrared) emitted by enemy aircraft.
Here is an in-depth overview of the KF-21's IRST from three perspectives.
1. Functional Aspect
The IRST is mounted on the nose section in front of the cockpit to collect infrared signals from the forward area.
Passive Detection: It can locate enemy aircraft without turning on the radar. This enables the operation of "Stealth Mode," allowing for covert surveillance of the enemy without revealing one's own position.
Multi-Target Tracking: Going beyond simply detecting heat, it can track multiple enemy aircraft simultaneously and identify the shapes of targets through high-resolution imagery. All-Weather Surveillance: Since it uses infrared rather than visible light, it can detect targets even at night or in cloudy conditions.
2. Technical Aspects
The KF-21 IRST incorporates world-class optical and signal processing technologies.
Cryogenic Cooling System: Technology has been applied to rapidly cool the sensor to nearly -200 degrees Celsius to reduce thermal noise within the sensor itself. This allows it to detect even minute temperature differences (such as engine heat or air friction heat from enemy aircraft).
Sensor Fusion: It is integrated with the AESA radar. By having the radar provide distance information and the IRST provide precise bearing information, it calculates the target's location with pinpoint accuracy.
AI-Based Signal Processing: Complex algorithms and artificial intelligence technology are applied to distinguish between background noise (solar reflection, ground heat, etc.) and actual enemy aircraft, drastically reducing the false detection rate.
3. Tactical Aspects
In actual combat, the IRST serves as a decisive tool for maximizing the KF-21's survivability and offensive capabilities.
Anti-Stealth: While stealth aircraft absorb or reflect radar waves, they cannot completely conceal the heat generated during flight (engine exhaust heat, airframe friction heat). IRST is the only alternative capable of detecting stealth aircraft that cannot be detected by radar.
Silent Hunter: In Electronic Warfare situations, even if radar is rendered inoperable by enemy jamming, IRST, which "sees" light (infrared), remains unaffected and can continue to maintain its target.
Low Probability of Intercept (LPI) Operations: Enemy aircraft equipped with Radar Warning Receivers (RWRs) immediately evade friendly radar waves upon detection. However, since IRSTs do not emit radio waves, enemy aircraft may be shot down without even knowing they are being targeted.
Conclusion: What is IRST to the KF-21? The KF-21's IRST is not merely a camera, but can be described as a "precise thermal tracking eye capable of penetrating electronic warfare jamming and detecting even stealth aircraft." In particular, this equipment, developed by Hanwha Systems, is a source of pride for South Korean aviation technology, as it established its own proprietary algorithms without relying on foreign technology.
"사마귀 좀 없애주세요"라고 하신 분들 필독! F-22가 KF-21 보라매의 방식을 택한 이유?
https://www.youtube.com/watch?v=FtBWumyfc7Q
F-22가 뒤늦게 IRST를 장착한 이유는 무엇인가? 스텔스기 간의 교전에서 레이더만으로는 한계가 있어, 적외선 탐지 및 추적 장치인 IRST가 필수적이 되었기 때문입니다.
1. F-22 랩터의 IRST 장착과 KF-21 보라매의 설계 방식 비교
F-22 랩터가 뒤늦게 IRST를 장착한 이유는 스텔스기 간의 교전에서 레이더만으로는 한계가 있어, 적외선 탐지 및 추적 장치인 IRST가 필수적이 되었기 때문이며, 이는 KF-21 보라매가 처음부터 IRST를 설계에 반영한 것과 대조를 이룬다.
1.1. IRST(적외선 탐지 및 추적 장치)의 중요성
captureSource
IRST는 열화상 카메라와 유사한 장치로, 전투기가 내뿜는 뜨거운 열기를 감지하여 적을 추적한다.
기존의 레이더는 전파를 발신하여 위치가 노출될 위험이 있지만, IRST는 수동적으로 열기만을 감지하므로 스텔스 성능을 유지하면서 적을 먼저 탐지할 수 있다.
이러한 특징 때문에 IRST는 스텔스 킬러라고 불린다.
1.2. KF-21 보라매의 IRST 설계
captureSource

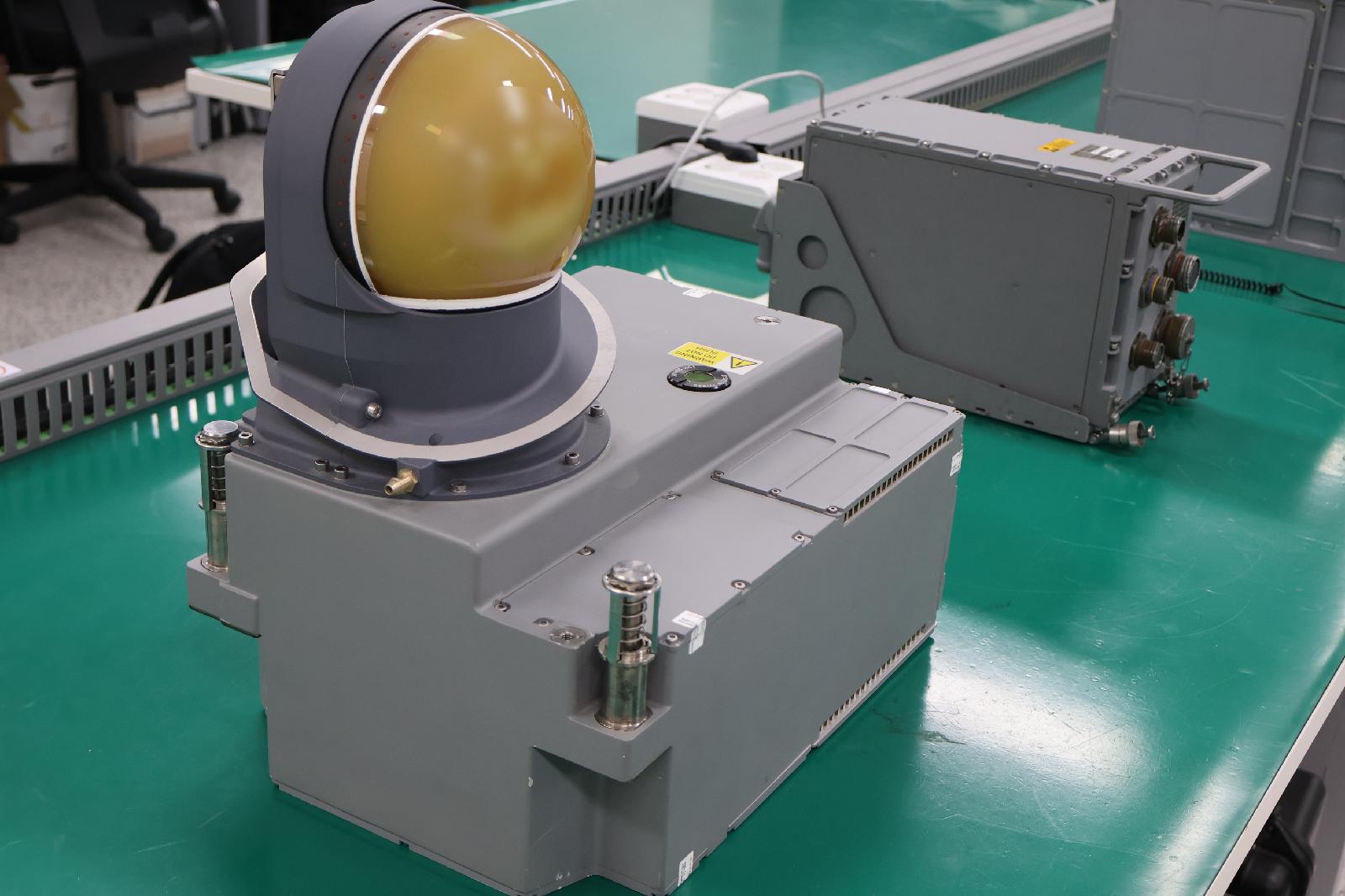

KF-21 보라매는 조종석 앞 코 부분에 국산 기술로 만든 최신형 IRST를 설계 단계부터 기체에 매립하였다.
이는 미래 공중전이 스텔스기 간의 싸움이 될 것을 예측하고 설계된 것이다.
KF-21의 IRST는 단순히 열만 찾는 것이 아니라, 수십 킬로미터 밖의 적기 엔진 열기를 포착하여 레이더 정보와 통합(센서 퓨전)하여 조종사 화면에 표시한다.
1.3. F-22 랩터의 IRST 장착 배경 및 방식
captureSource
F-22 랩터는 1990년대 설계 당시 강력한 레이더 성능에 기반하여 IRST의 필요성을 낮게 평가했다.
하지만 중국의 J-20, 러시아의 수호이-57 등 신형 스텔스기의 등장으로 상황이 변화하였다.
레이더를 사용하면 위치가 노출되기 때문에, 스텔스기 간의 교전에서는 수동형 센서인 IRST가 필수적이 되었다.
이에 미 공군은 6세대 전투기 NGAD 개발 전까지 F-22의 우위를 유지하기 위해 '랩터 2.0' 프로그램을 통해 IRST 장착을 결정하였다.
F-22에 IRST를 장착하기 위해 동체나 날개 밑에 부착하는 파드(Pod) 형태의 IRST를 선택하였는데, 이는 기존 기체에 추가하는 방식이라 비용이 많이 들기 때문이다.
F-22용 파드는 레이더 반사 면적을 최소화하기 위해 각진 스텔스 형상으로 제작되었다.
내부의 ANASG 34 센서는 현존 최강급 해상도를 자랑하며, 수백 킬로미터 밖의 미세한 열기까지 포착하여 이미지화할 수 있다.
단일 기체로는 정확한 거리 측정이 어렵기 때문에, 두 대의 F-22가 협력하여 장거리 삼각 측량 방식으로 정밀한 거리와 좌표를 산출한다.
1.4. F-35의 IRST와 F-22/KF-21의 차이점
captureSource
F-35는 IRST 대신 기체 턱 밑에 EOTS(전자 광학 타게팅 시스템)를 장착하였는데, 이는 IRST 기능과 지상 정밀 타격을 위한 레이저 타게팅 기능을 통합한 것이다.
EOTS는 기체 안으로 매립되어 스텔스 성능을 극대화했지만, 지상 공격 임무에 최적화되어 공중전에서 머리 위 적기를 탐지할 때 사각지대가 발생한다.
반면 F-22와 KF-21은 공중전에서의 넓은 시야 확보가 중요하므로, 공기 역학적 손해를 감수하더라도 날개 밑이나 코처럼 하늘을 넓게 볼 수 있는 위치에 IRST를 배치한다.
1.5. KF-21의 IRST가 가지는 장점
captureSource
F-22의 파드형 IRST는 외부에 장착되어 기동성과 스텔스 성능에 미세한 영향을 줄 수 있다.
반면 KF-21은 매끈한 기체 형태를 유지하면서 적을 감시할 수 있다.
KF-21의 설계는 단순히 4.5세대 전투기를 넘어 5세대, 6세대로의 확장성을 고려한 것으로, 이는 한국이 항공우주 산업 선진국으로 발돋움할 수 있는 증거이다.
1.6. 결론: KF-21 보라매의 미래 전망
captureSource
F-22가 뒤늦게 IRST를 장착한 것은 KF-21 보라매의 설계가 미래를 염두에 두고 잘 설계되었음을 미국이 증명해 준 셈이다.
KF-21의 양산 및 실전 배치가 시작되면, 코에 달린 IRST가 적의 스텔스기를 가장 먼저 탐지하며 대한민국 영공의 진정한 수호자로 거듭날 것이다.
