MC4 커넥터는 태양광 패널을 안전하고 간편하게 연결할 수 있도록 설계된 방수·방진 커넥터


태양광 시스템에서 널리 쓰이는 MC4 커넥터는 태양광 패널을 안전하고 간편하게 연결할 수 있도록 설계된 방수·방진 커넥터입니다.
조립 및 분해 과정을 도구와 순서별로 자세히 설명

---

✅ 1. MC4 커넥터란?

• MC4는 Multi-Contact 4mm의 약자
• 태양광 패널의 +, - 단자에 사용
• 방수/방진 등급 IP67
• 암(♀) / 수(♂) 한 쌍으로 구성

---

🧰 준비물

• MC4 커넥터 (암/수)
• 태양광 전선 (4mm² 또는 6mm² PV 전선)
• 와이어 스트리퍼 (피복 제거용)
• 크림핑 툴 (압착기) – 태양광 전선용
• MC4 스패너 또는 롱노즈 플라이어 (분해용)

---

🔧 2. MC4 커넥터 조립 방법 (수/암 동일)

📍 (1) 전선 피복 제거

• 전선 끝을 약 6~7mm 정도 벗겨냅니다.
• 내부 구리선이 상하지 않게 주의!

📍 (2) 금속 핀(터미널) 압착

• 전선을 MC4 금속 핀(수/암용)에 끼운 뒤,
• 크림핑 툴로 단단히 압착합니다.
• (구리선이 풀리지 않도록 튼튼하게 고정)

💡 암 커넥터에는 수 금속핀, 수 커넥터에는 암 금속핀이 들어갑니다. 헷갈리지 마세요!

📍 (3) 커넥터 하우징 삽입

• 압착한 핀을 커넥터 하우징 안으로 ‘딸깍’ 소리 날 때까지 밀어넣습니다.
• 제대로 삽입되지 않으면 연결이 느슨해질 수 있음.

📍 (4) 나사 캡 조임

• 커넥터의 뒷부분(고무 패킹 있는 캡)을 손 또는 MC4 스패너로 단단히 조입니다.
• 고무 패킹이 선을 꽉 감싸야 방수 효과가 유지됩니다.

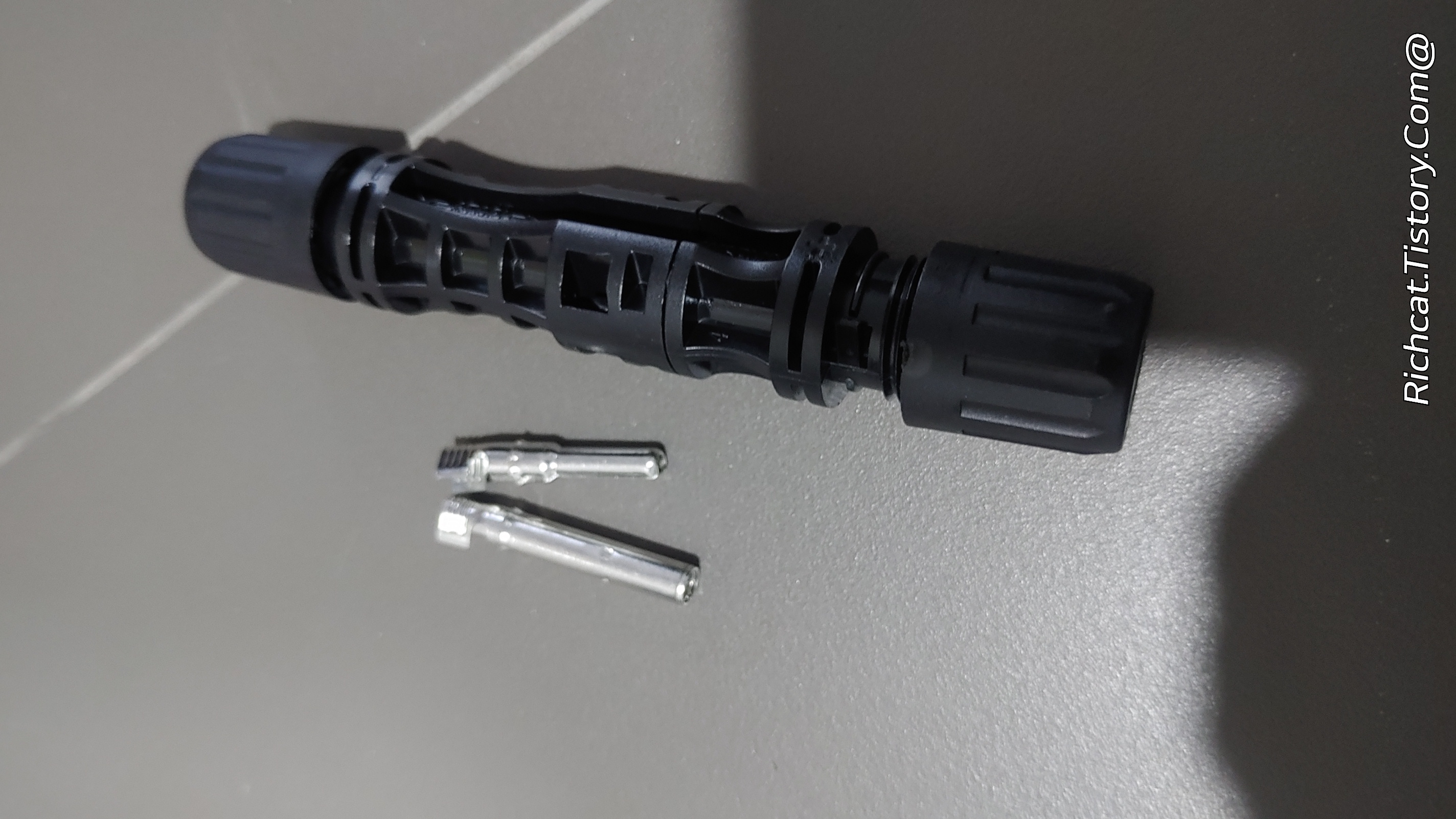

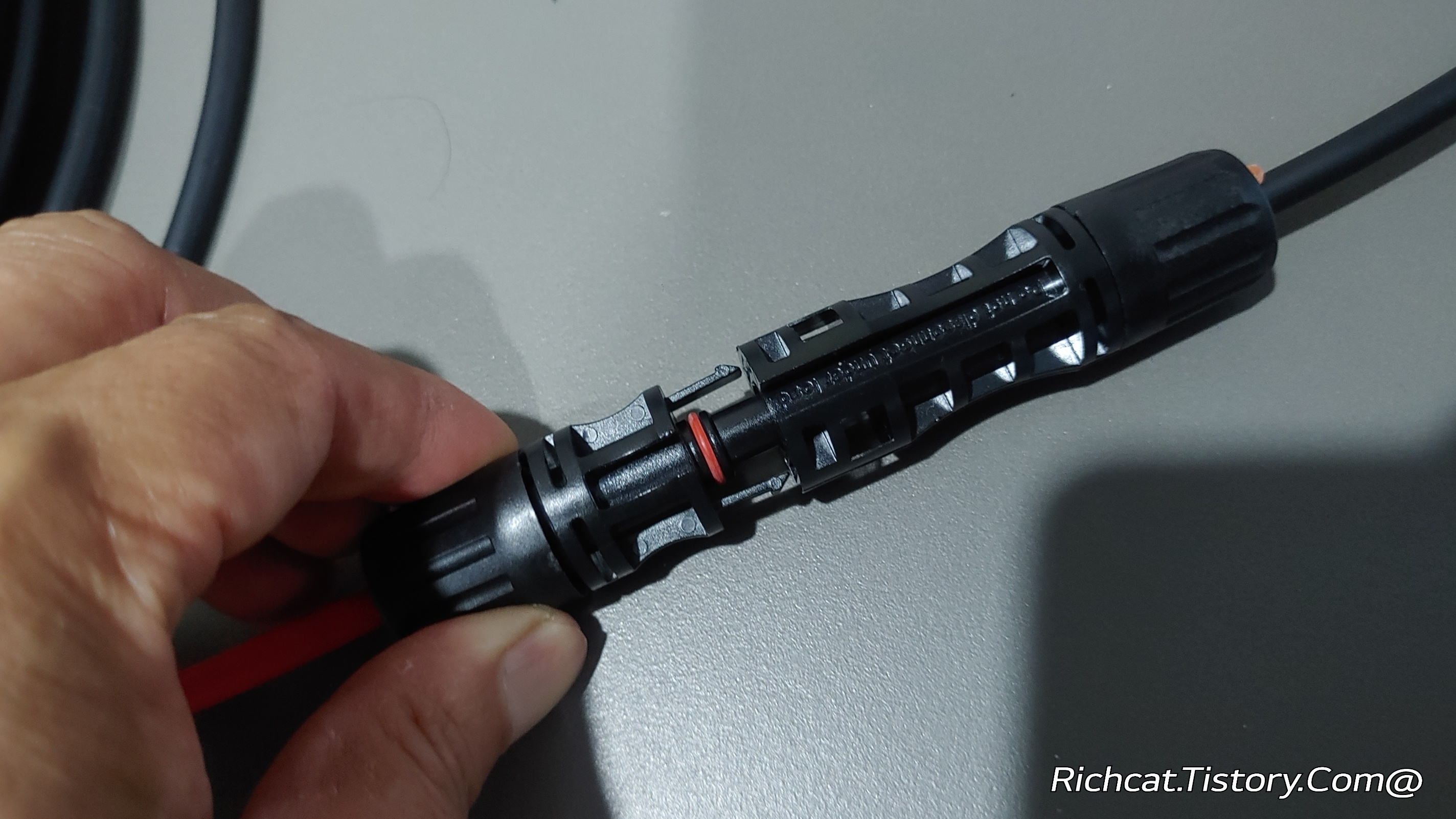

가운데 돌기를 눌러서 암-수로 분리한다.

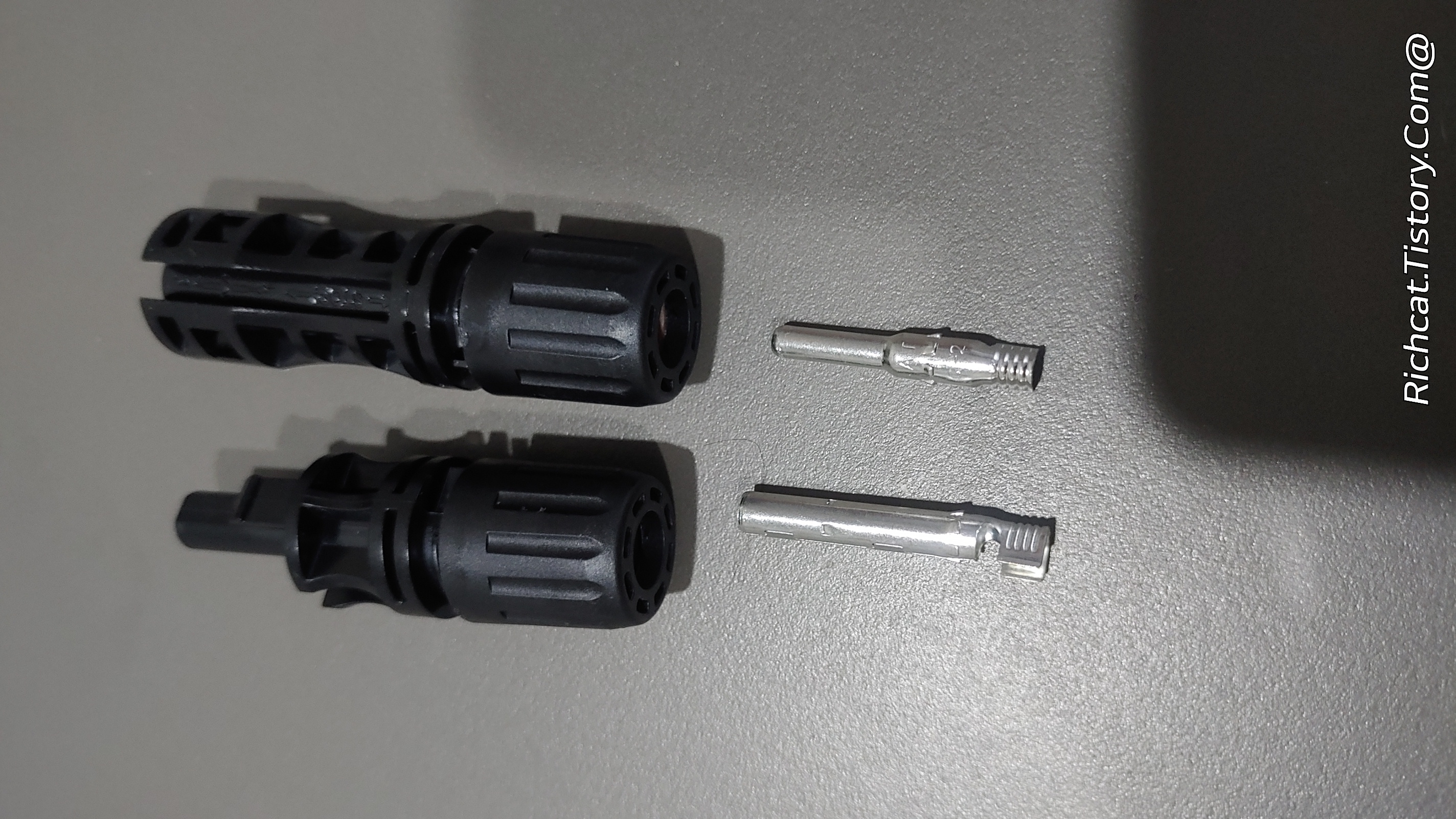

내부 소켓중 은색 큰것이 빨간색 +용

은색 작은 것이 검은색 - 용

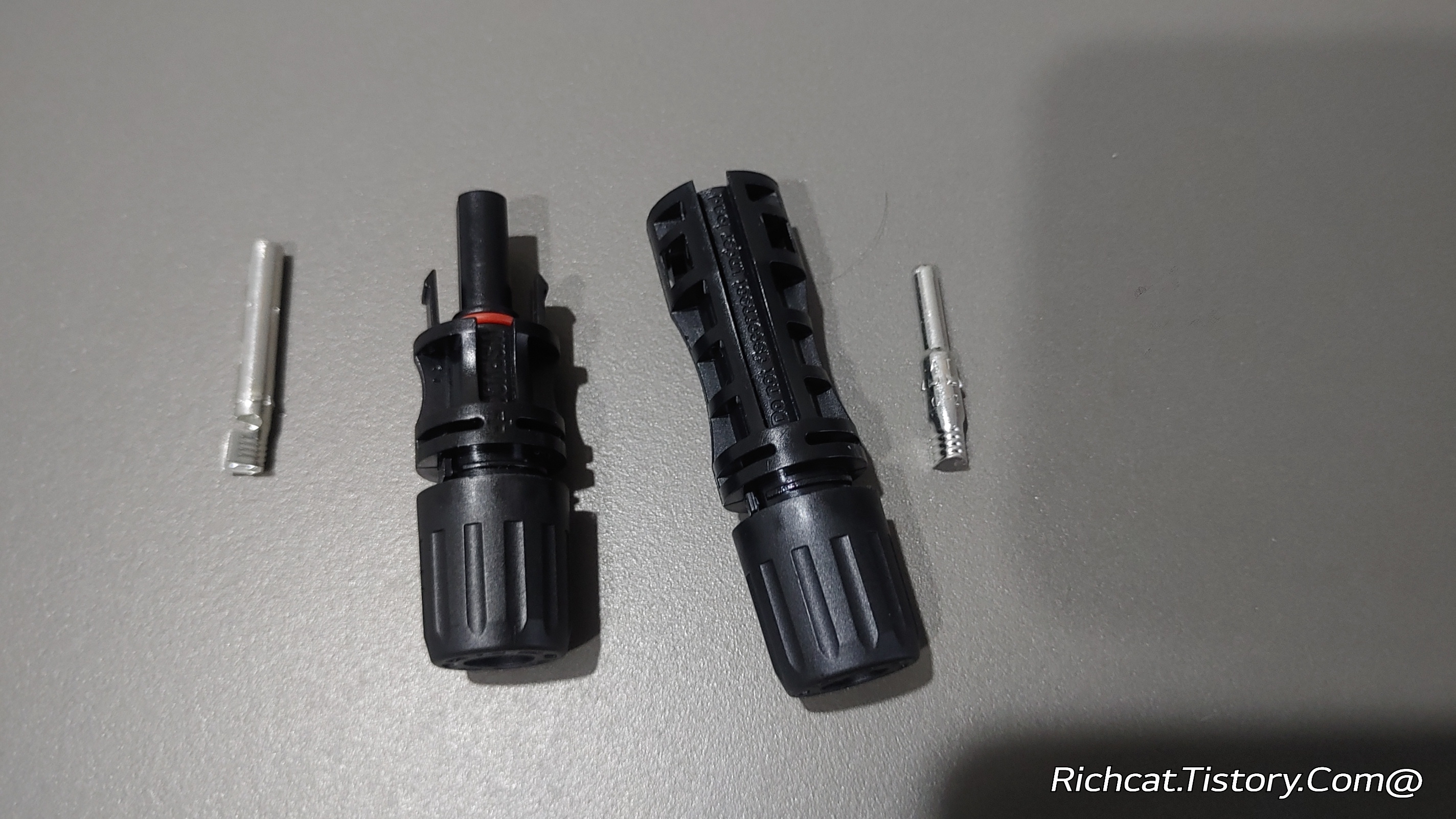

빨간 표시가 +극이고...안에 들어가는 부품이 더 크다.

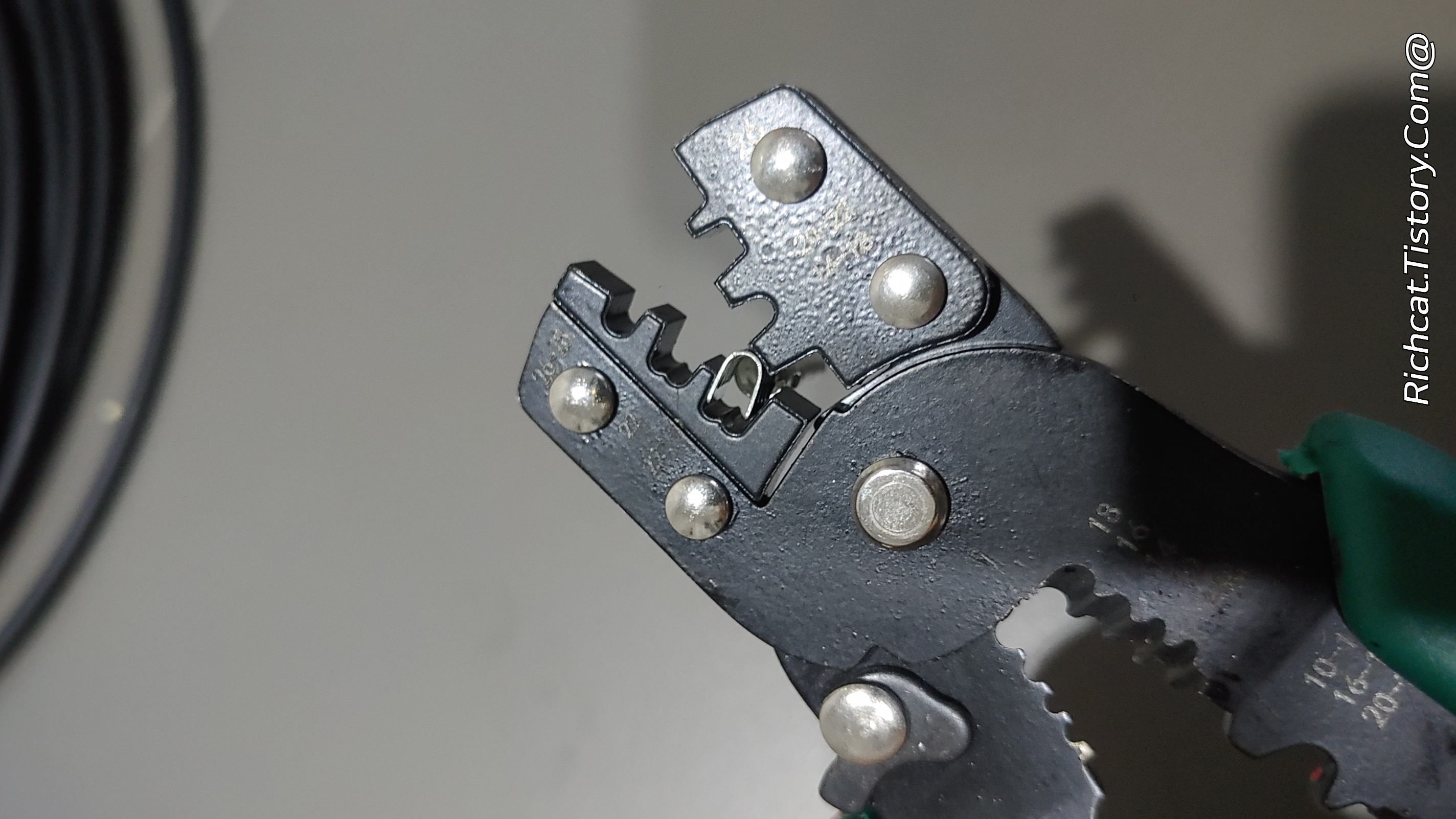

이런 렌치에

즉 누르면 끝이 휘어서 말려들어가게 되어있는 렌치를 준비해야 한다. 얼마 안비싸다.

자주 쓸일은 없지만...남자라면...그냥 사놔도 무방하다. 또 언제 쓸일이 있을지 모르니....ㅋㅋㅋ

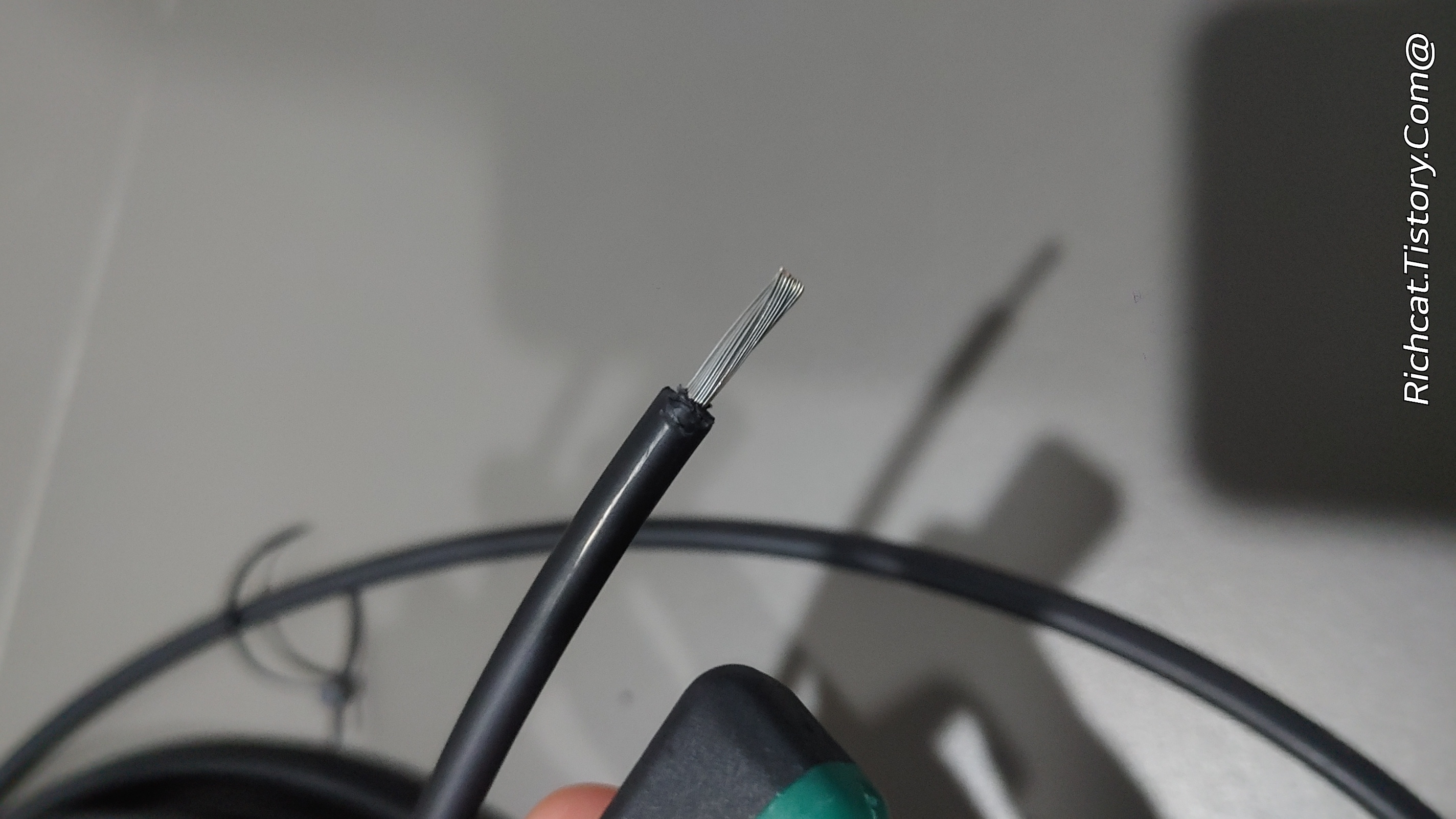

전선피복을 1CM~1.2cm 정도 벗긴후에..

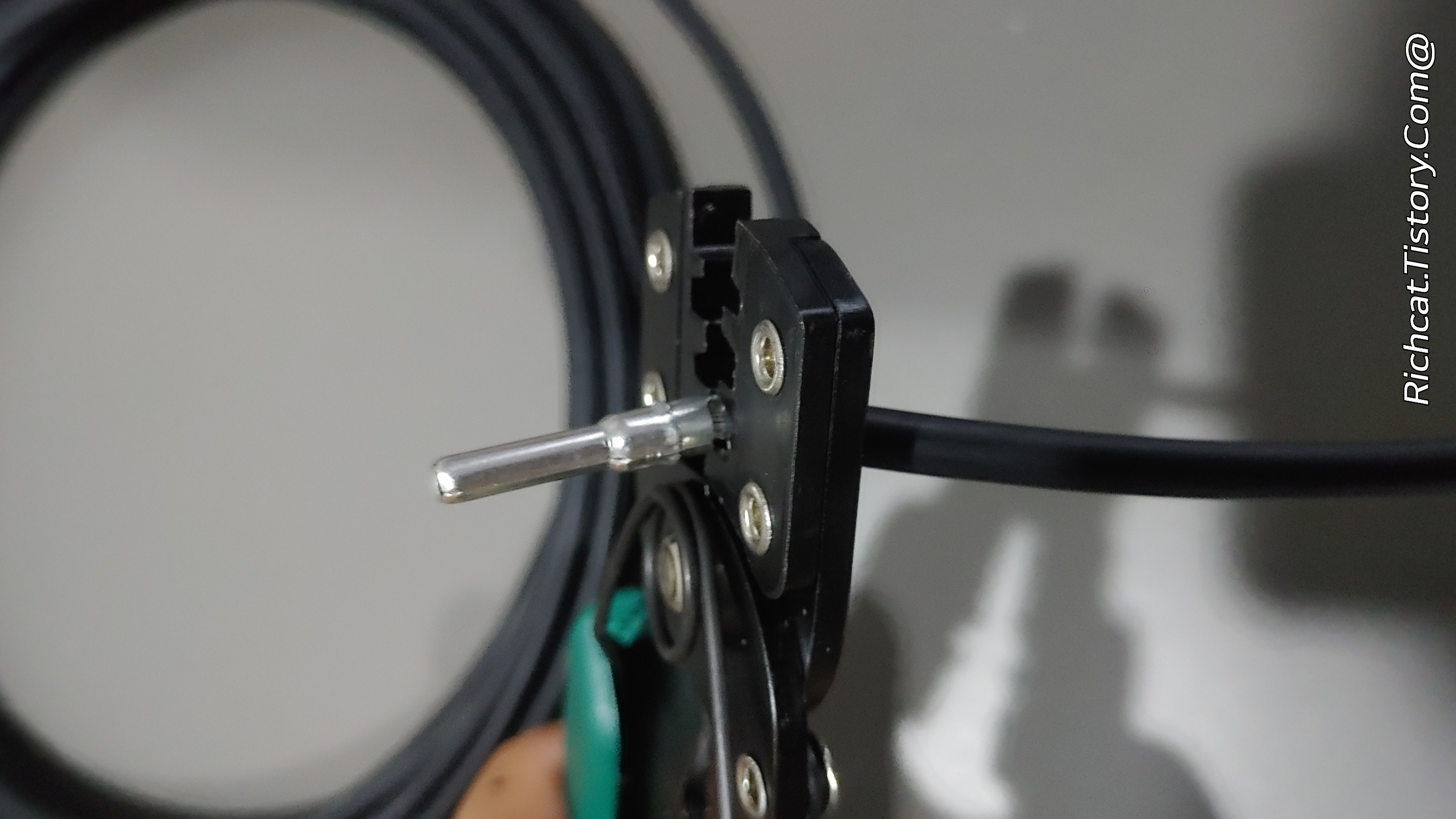

소켓에 넣고서....렌치로 압착한다.



그럼 이렇게 되서 ... 완성.

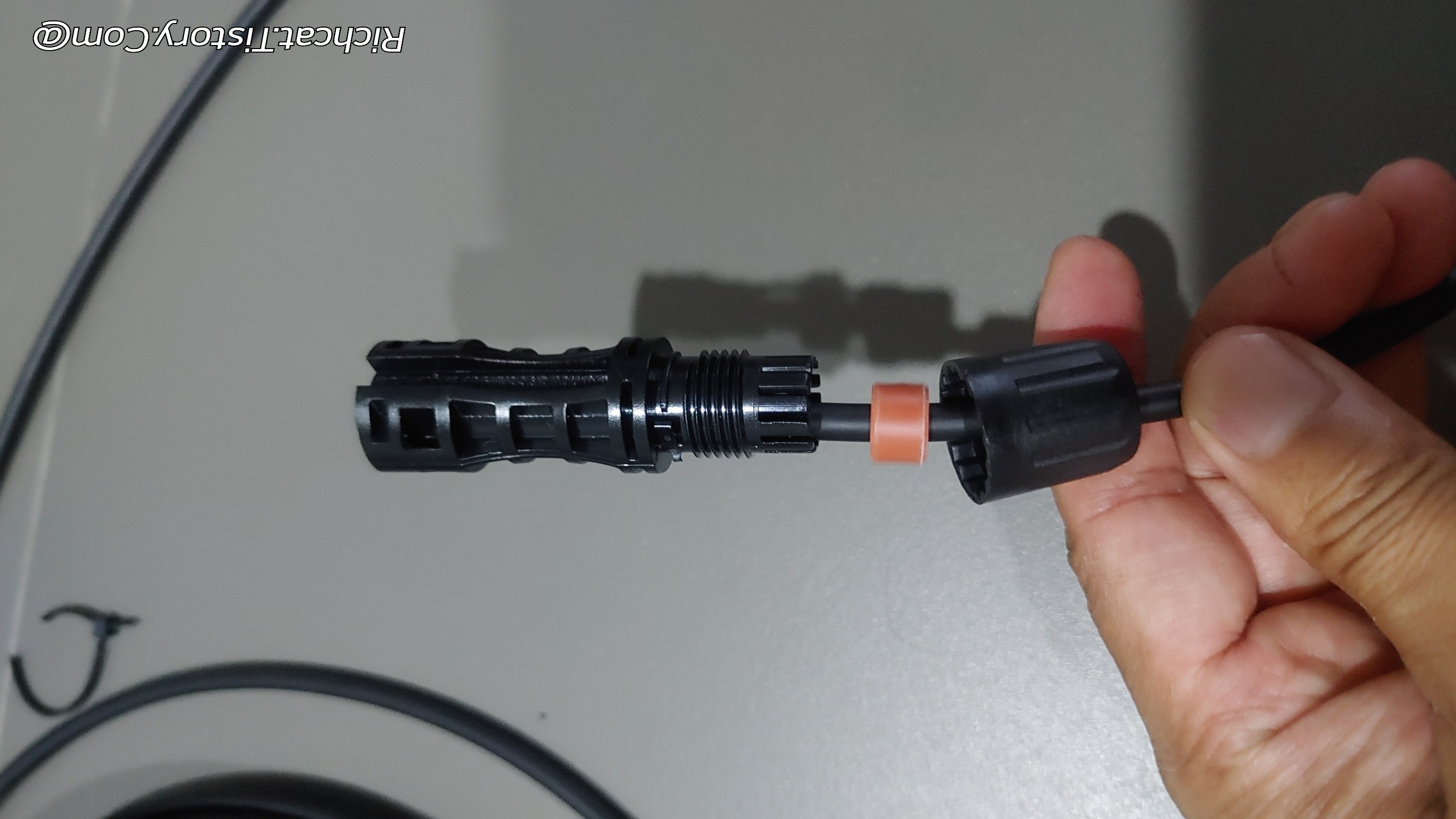

이 부분을 플라스틱 부품에 밀어넣는다.

이때 "딸깍" 소리가 날때까지 제대로 깊이 찔러넣어야 한다.   중간에 넣다보면 빡빡한데가 있는데... 거기서 멈추면 안되고...더 쑤셔넣어서 딸깍 소리가 들려야 정 위치에 도달한 것이다.   중요!!!!!

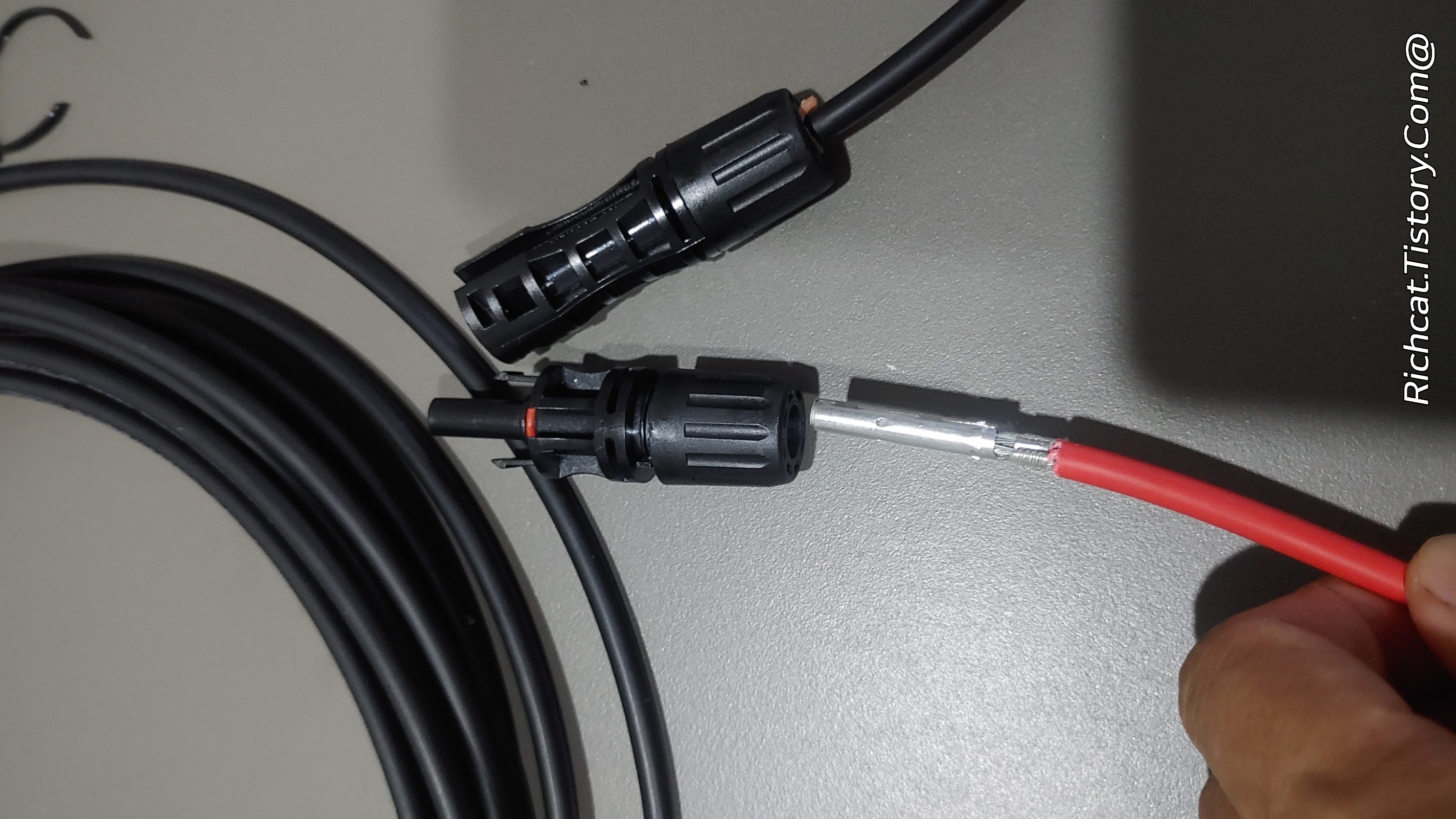

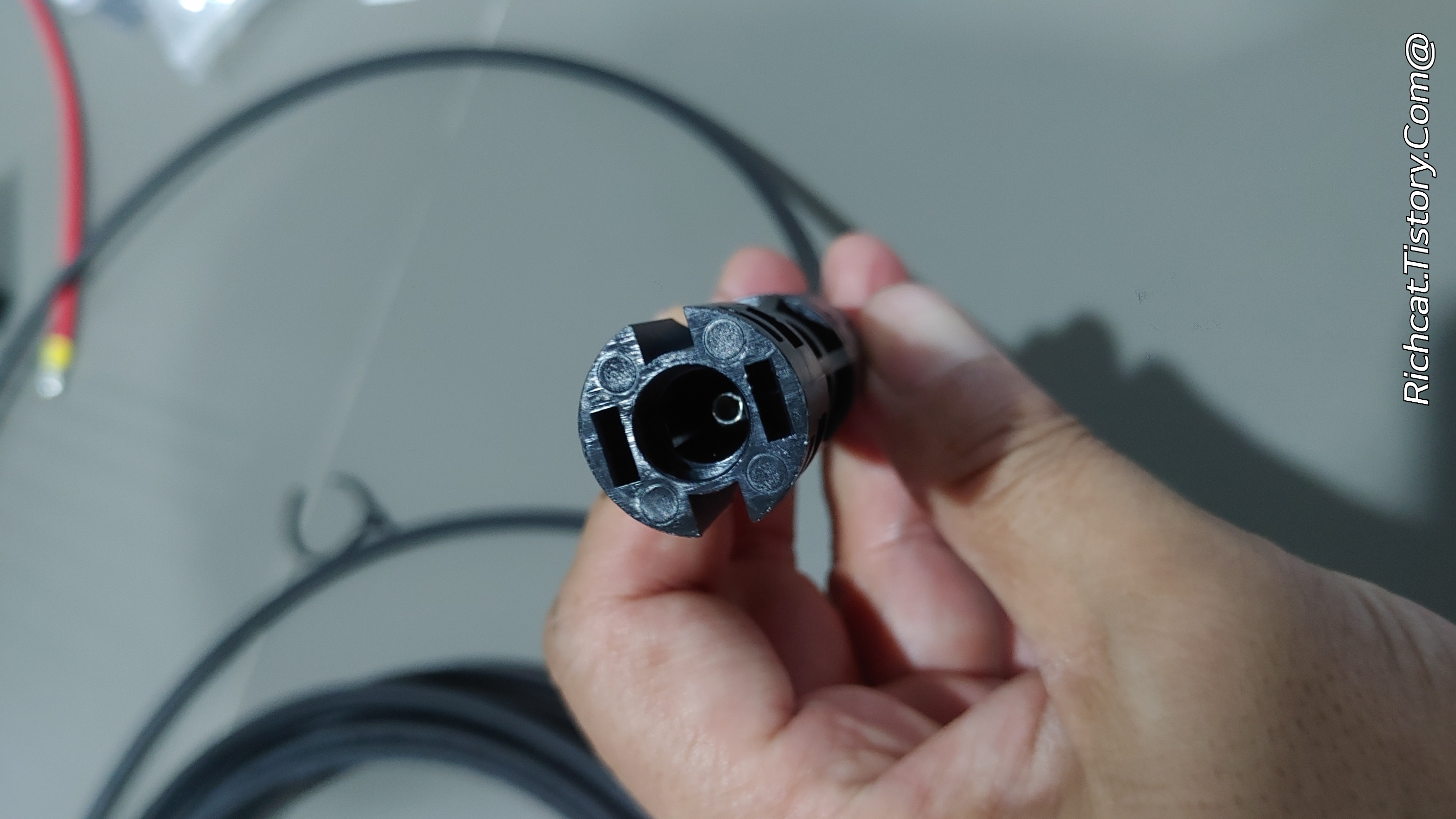

제대로 삽입을 하면...아래 사진처럼...금속부품이 보인다.

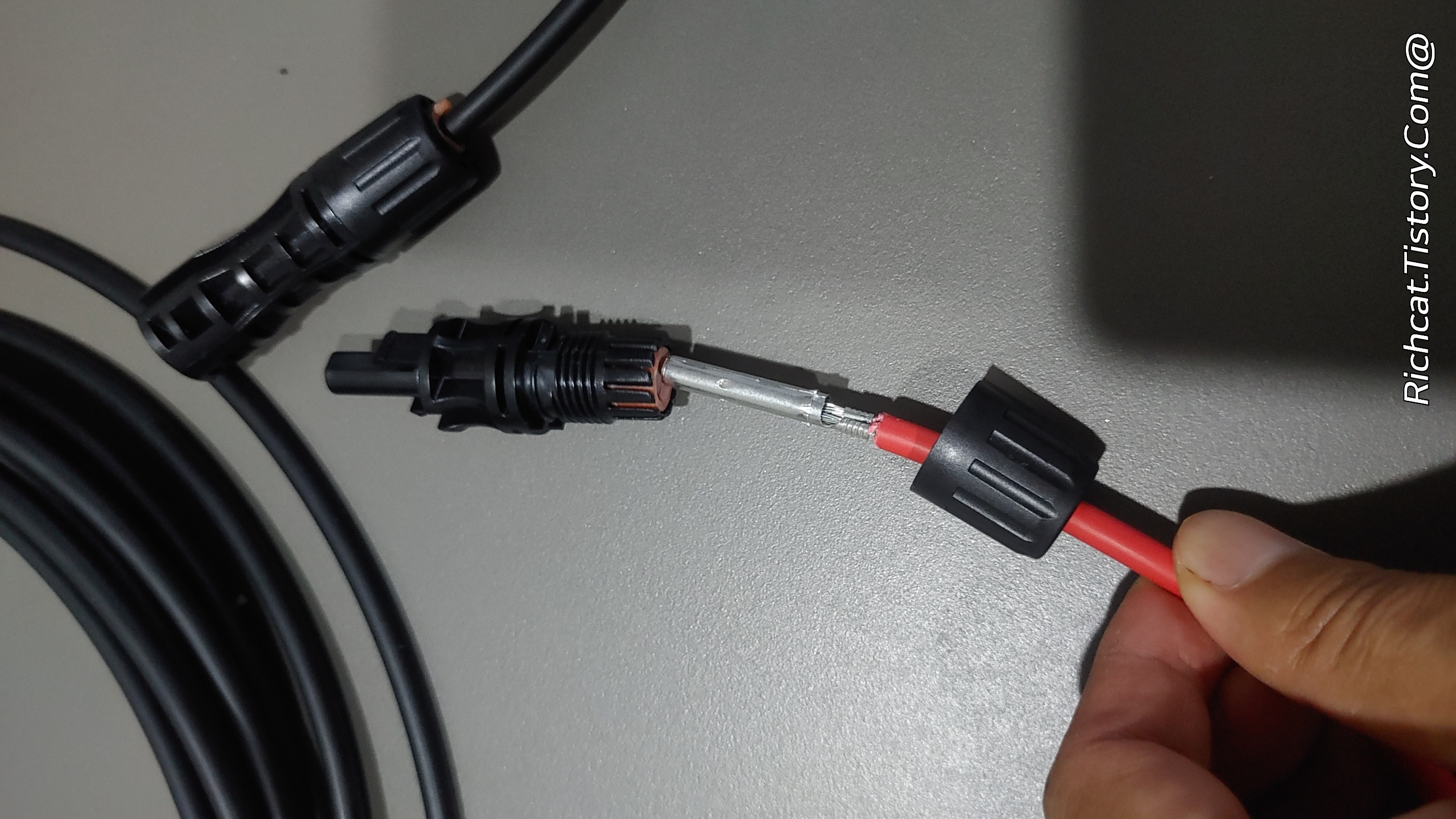

빨간색 +단자도 동일한 방법으로 처리...







이 암수 소켓을 연장하는데도 사용하고,

통상 태양광판넬에 직접 연결되어 있는 MC4 컨넥터에 연결을 한다.



---

🔧 3. MC4 커넥터 분해 방법

📍 (1) 커넥터 분리 도구 준비

• MC4 전용 스패너 또는 가느다란 롱노즈 플라이어

📍 (2) 암/수 커넥터 분리

• 양쪽 MC4 커넥터를 스패너 2개로 고정한 후, 돌려서 분리
• (스패너 없이 손으로도 분해 가능하나, 단단할 수 있음)

📍 (3) 내부 핀 제거 (필요 시)

• 금속 핀을 분리해야 한다면,
• 커넥터 내부의 잠금핀(클립)을 눌러서 핀을 당겨 빼야 함
• → 전용 리무버 툴 또는 롱노즈로 가능

⚠ 핀을 무리하게 빼면 손상될 수 있으니, 천천히 눌러서 제거하세요.

---

⚠️ 설치 시 주의사항

항목주의점

극성 확인	+와 -를 잘못 연결하면 시스템 손상 가능
방수 조임	고무 패킹 부분을 꼭 조여야 IP67 방수 유지
전선 규격	PV 전선 4mm² 또는 6mm² 사용 (RV, 일반선 안됨)
야외 설치 시	자외선 차단 커버 사용 권장



---

✅ 간단한 영상 흐름 요약 (짧은 영상 만들 때)

1. 전선 피복 7mm 벗기기
2. 금속 핀 압착기 사용 → 튼튼히 고정
3. 커넥터 하우징에 딸깍 소리 나게 삽입
4. 고무 패킹과 캡 조여서 방수 마무리
5. 연결 전 극성 체크 필수!
