DM51(또는 개량형 DM51A1/A2/A3) "모듈형 수류탄(Modular Hand Grenade)"



현대 독일군(독일 연방군)의 표준 수류탄인 DM51(또는 개량형 DM51A1/A2/A3)은 군사 기술사에서 "모듈형 수류탄(Modular Hand Grenade)"의 정석이자 대표작으로 평가받는 무기입니다.

1. DM51 세라믹/플라스틱 파편 수류탄 개요

독일의 딜 디펜스(Diehl Defence)사가 개발하여 1978년부터 독일군에 실전 배치한 DM51은 제2차 세계대전 당시 사용하던 'M24 막대수류탄'이나 미국산 'M26 계란형 수류탄' 등 서로 다른 용도의 수류탄들을 단 하나의 체계로 통합하기 위해 만들어졌습니다.

• 전장 / 지름: 약 107mm / 57mm (파편 자켓 착용 시)
• 총 중량: 약 430g (파편 자켓 미착용 시 약 154g)
• 작약(폭약): 약 60g의 니트로펜타(PETN / 폭발력이 매우 강한 고성능 폭약)
• 파편(Fragment): 플라스틱 자켓 내부에 성형 엠보싱 처리된 약 6,500개의 미세 강철 구슬(Steel Balls) 내장

2. '모듈형(Modular)' 개념의 상세 설명

기존 수류탄은 사용 목적에 따라 공격용(Offensive)과 방어용(Defensive)으로 완전히 별개의 무기로 생산·지급되었습니다.

• 공격용 수류탄: 엄폐물이 없는 아군이 적을 향해 들어가며 던지는 수류탄. 파편이 거의 튀지 않고 폭풍(충격파)으로만 적을 제압해야 아군이 파편에 맞지 않음.
• 방어용 수류탄: 참호나 진지 등 엄폐물 뒤에 숨은 아군이 던지는 수류탄. 강력한 파편을 사방으로 날려 넓은 지역의 적을 살상함.

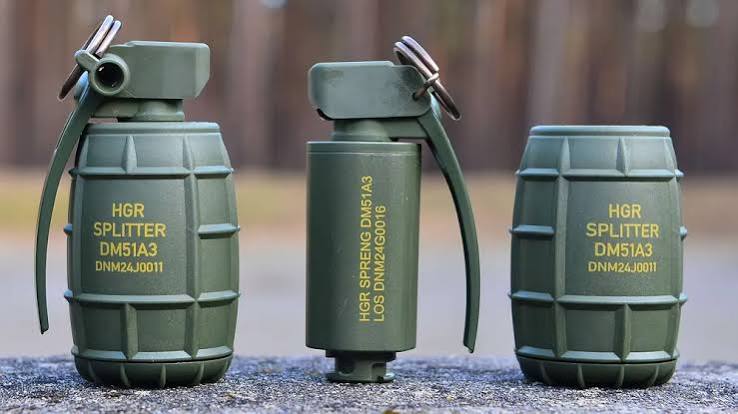

DM51의 모듈화 구조는 이 두 가지 기능을 하나로 합쳤습니다.

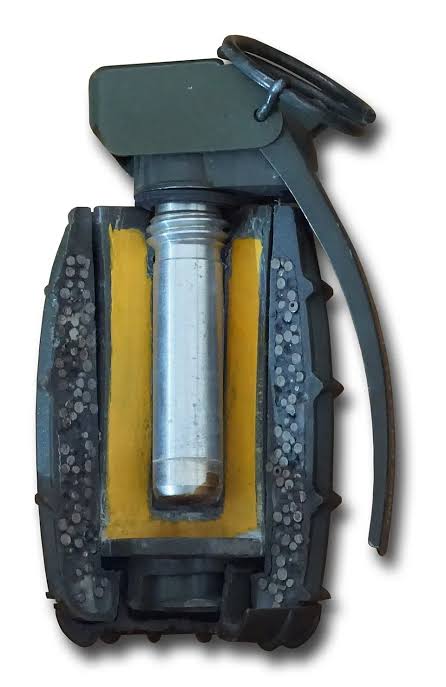

1. 내부 핵심 본체 (공격용 모듈):
   • 원통형 플라스틱 용기에 60g의 PETN 폭약과 신관(DM82)만 들어있는 무게 154g의 소형 수류탄입니다.
   • 파편이 거의 튀지 않고 강력한 폭풍 충격파만 발생시키므로 엄폐물이 없는 공격 상황에서 사용합니다.
2. 외부 파편 자켓 (방어용 모듈):
   • 본체 외부에 씌우는 달걀 모양의 플라스틱 자켓입니다. 이 자켓 내부에는 약 6,500개의 미세 강철 구슬이 박혀 있습니다.
3. 결합 및 분리 방식:
   • 자켓 바닥의 고정 나사를 살짝 돌리고(90도 결합 방식) 본체를 빼내면 공격용, 자켓을 씌워 결합하면 방어용으로 불과 2~3초 만에 변신합니다.
   • 필요에 따라 여러 개의 본체를 끈이나 지지대로 묶어 다발 폭약(Cluster Charge)을 만들어 장갑차량을 공격하거나 장애물을 파괴하는 공병용 폭약으로 활용할 수도 있습니다.

3. DM51 모듈형 방식의 장점

① 보급 및 군수 물자의 혁신적 절감

• 과거에는 야전 보급 시 공격용 수류탄과 방어용 수류탄을 따로 수송하고 관리해야 했습니다.
• DM51은 단 한 종류의 수류탄만 보급하면 되기 때문에 수송·보관·생산 라인 통제 등 군수 관리 비용이 비약적으로 줄어듭니다.

② 환경 및 상황에 따른 뛰어난 유연성 (Tactical Flexibility)

• 보병이 임무에 들어갈 때 전투 상황(시가지 청소, 참호 방어, 개활지 돌격 등)에 맞춰 수류탄 구성을 현장에서 즉시 변경할 수 있습니다.
• 실내 소탕전에서는 파편 자켓을 벗겨 아군의 아군 오사(파편 피해) 및 벽면 튕김 위험을 줄이고, 야외 참호전에서는 자켓을 끼워 치사 범위를 극대화합니다.

③ 파편 피해의 통제와 치명성 (안전성 증대)

• 과거 쇠를 깎거나 주철을 쪼개 만들던 파편 수류탄은 파편의 크기가 불규칙해 불필요하게 멀리(수백 미터) 튀거나 살상력이 모자라는 문제가 있었습니다.
• DM51의 파편 자켓은 6,500개의 균일한 미세 강철 구슬(약 2mm 크기)이 플라스틱 내부에 정밀하게 배치되어 있습니다.
• 폭발 시 약 10m 이내의 적에게는 촘촘하고 치명적인 치사 범위를 형성하지만, 35m를 벗어나면 에너지(위력)가 급격히 줄어들어 아군에게 돌아오는 불의의 파편 피해를 최소화하도록 설계되었습니다.

4. DM51 모듈형 방식의 단점 및 한계

① 중량 및 부피 증가 (방어용 모드 시)

• 모듈화 및 이중 구조(내부 용기 + 외부 자켓 나사 결합 구조)로 설계되다 보니, 일반 전용 방어용 수류탄에 비해 체적(부피)이 다소 크고 외형이 복잡합니다.

② 파손 및 부품 분실 위험

• 플라스틱 외장재와 분리형 자켓 구조 특성상, 극한의 전장 환경이나 강한 충격 시 자켓 결합 부위가 파손되거나 모듈이 분실될 위험이 있습니다.

③ 재질 변화에 따른 내구성 한계

• 주철 수류탄에 비해 플라스틱 기반 재질(합성수지)은 장기간 보관 시 극심한 고온/저온 환경 변화나 UV(유전체) 노출에 의해 외장이 약화될 가능성이 있어 주기적인 관리가 필요합니다.

💡 요약

독일군의 DM51 수류탄은 과거 M24 막대수류탄이 가졌던 '공격용 수류탄(폭풍 위주)'의 정체성과 현대 파편 수류탄의 '방어용 수류탄' 정체성을 플라스틱 엠보싱 자켓과 원통형 폭 약 본체의 조합(모듈화)으로 완벽하게 하나로 구현해 낸 현대 수류탄의 명작입니다.



영상(메트로쇼츠: "막대수류탄은 사실 매우 약합니다")의 내용을 기반으로 독일군 막대수류탄의 특징, 화력의 진실, 그리고 현대 독일군의 사용 여부를 정리해 드립니다.

1. 독일군 막대수류탄(M24) 소개 및 구조

영상에서 소개된 독일군의 대표적인 수류탄은 제1차·2차 세계대전 당시 사용된 M24 막대수류탄(Stielhandgranate 24)입니다.

• 구조적 특징:
  • 외형: 얇은 강철판으로 된 머리(신풍 탄두) 부분과 긴 나무 손잡이로 구성되어 있습니다.
  • 작동 방식: 나무 손잡이 바닥의 뚜껑을 돌려 연 뒤 내부의 줄을 당기면, 마찰선이 발화하며 4~5초의 지연 시간을 거쳐 TNT 폭약이 폭발합니다.
  • 장점: 긴 나무 손잡이 덕분에 지렛대 원리를 활용하여 일반 계란형/파인애플형 수류탄보다 더 멀리, 그리고 정확하게 투척할 수 있었습니다.

2. "정말로 화력이 약했을까?" — 화력에 대한 진실

영상 및 군사학적 사실에 따르면 "파편 치사력은 약했지만, 폭풍(충격파) 화력은 결코 약하지 않았다"가 정답입니다.

수류탄은 작동 방식에 따라 크게 파편형(파쇄형)과 공격형(폭풍형)으로 나뉩니다.

• 파편 치명성 약화의 원인:
  • 연합군의 수류탄(예: 미군의 Mk 2 '파인애플' 수류탄)은 주철 껍데기가 산산조각 나면서 튀어 나가는 파편(Fragment)으로 적을 살상하는 '파편형 수류탄'입니다.
  • 반면, M24 막대수류탄은 얇은 강철판 껍데기 안에 TNT 폭약을 채워 넣은 구조였습니다. 폭발 시 금속 파편이 크고 날카롭게 튀지 않기 때문에, 영상에 언급된 것처럼 탁 트인 개활지나 파편 피격 기준으로는 사거리에 따른 치사력이 다소 떨어져 보이는 착시가 있었습니다.
• 실제 폭발력(충격파)의 강력함:
  • 막대수류탄에는 약 170g의 TNT가 들어있어 미군 수류탄(약 50~60g)보다 폭약량 자체가 훨씬 많았습니다.
  • 이로 인해 강한 폭풍 충격파(Blast Effect)를 발생시켰으며, 참호, 건물 내부, 진지 등 밀폐된 공간에 투척했을 때 압도적인 충격파로 적의 장기를 파열시키거나 무력화하는 데 매우 강력한 효과를 발휘했습니다.
  • (※ 파편 효과를 보강하기 위해 외부에 착탈식 파편 튜브/파편 슬리브를 끼워 사용하기도 했습니다.)

3. 현대 독일군도 막대수류탄을 사용하고 있을까?

결론부터 말씀드리면, 현대 독일군(독일 연방군, Bundeswehr)은 더 이상 막대수류탄을 사용하지 않습니다.

• 퇴역 및 대체:
  • 2차 세계대전 이후 휴대성, 제조 단가, 수송 효율성 등의 이유로 막대 형태의 수류탄은 전 세계적으로 퇴역했습니다. 막대 형태는 군장에 여러 개를 휴충하거나 보관할 때 부피를 많이 차지하는 단점이 컸기 때문입니다.
• 현대 독일군의 수류탄:
  • 현재 독일군은 둥근 달걀/구형 형태의 DM51 (또는 DM51A1) 세라믹 파편 수류탄을 표준으로 사용하고 있습니다.
  • DM51 수류탄은 외부 파편 자켓을 탈부착할 수 있어, 자켓을 끼우면 방어용(파편형), 자켓을 벗기면 M24처럼 공격용(폭풍형)으로 전환하여 사용할 수 있는 현대적 모듈형 수류탄입니다.
