1개의 납산배터리에...2대의 MPPT에서 전기가 들어가도 되나?



1개의 납산배터리에...2대의 MPPT에서 전기가 들어가도 되나?

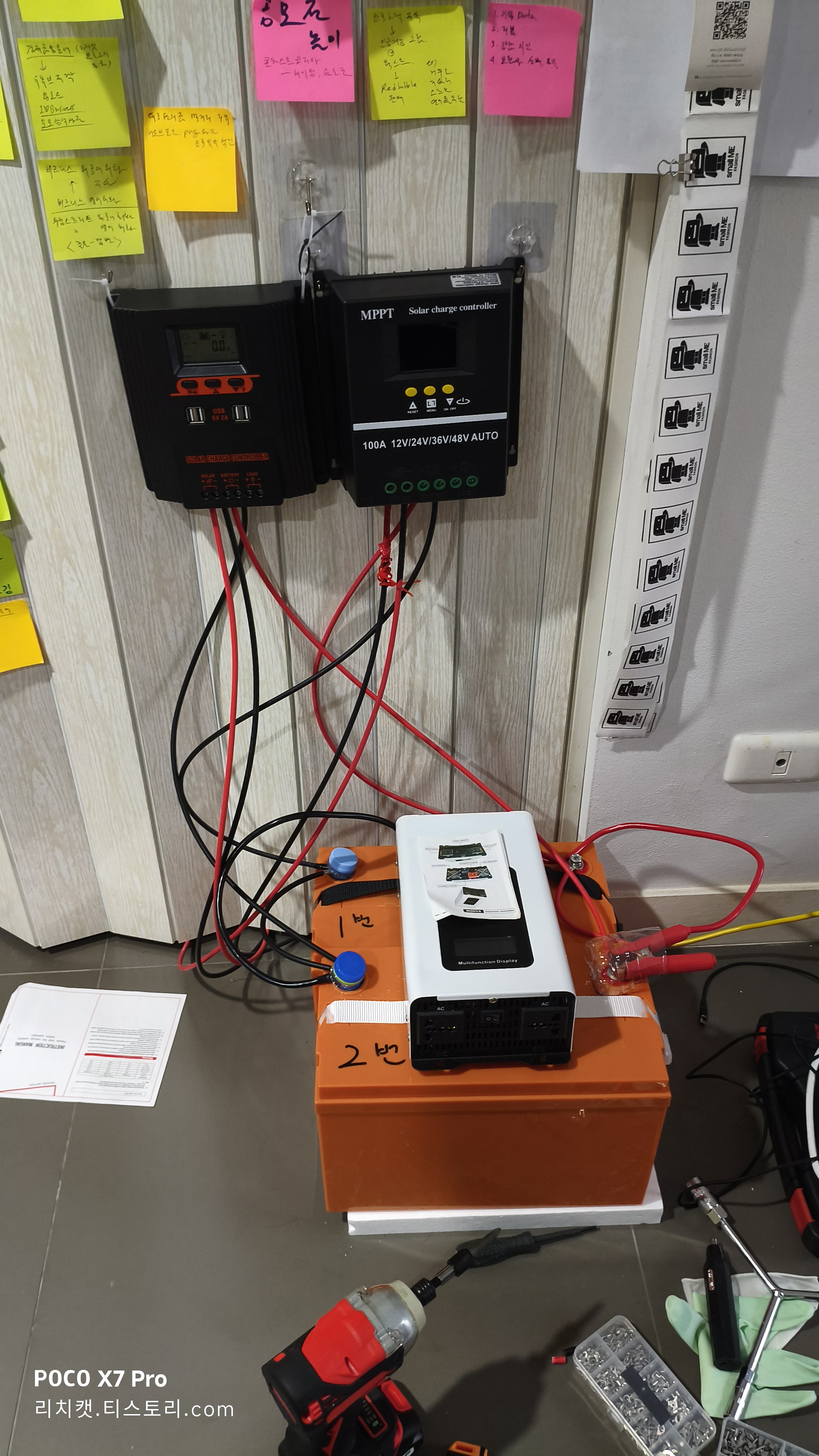

12v 100ah 배터리 두개를 병렬로 연결하고

mppt 2개에 각 550x2장 240x2장을 병렬 연결해서 연결했다.









네, 1개의 납산 배터리에 2대 이상의 MPPT(Maximum Power Point Tracking) 충전 컨트롤러를 연결하여 동시에 충전하는 것은 가능합니다. 실제로 많은 태양광 시스템에서 효율성을 높이거나 시스템을 확장하기 위해 이러한 방식으로 구성합니다.

하지만 몇 가지 주의할 점과 고려 사항이 있습니다.

---

1. 2대의 MPPT가 1개의 납산 배터리에 충전 가능한 이유

MPPT 충전 컨트롤러는 기본적으로 배터리에 병렬로 연결됩니다. 각 MPPT 컨트롤러는 독립적으로 태양광 패널(PV)에서 들어오는 전력을 최적화하여 배터리로 보내는 역할을 합니다.

• 배터리 전압 감지: 각 컨트롤러는 배터리 뱅크의 전압을 감지합니다. 배터리 전압은 모든 연결된 컨트롤러에게 동일하게 느껴지기 때문에, 컨트롤러들은 서로 경쟁하기보다는 배터리의 요구에 따라 전류를 공급하게 됩니다.
• 전류 합산: 각 MPPT 컨트롤러가 생성하는 충전 전류는 배터리에 합산되어 유입됩니다. 이는 배터리가 더 빠르게 충전될 수 있음을 의미합니다.
• 독립적인 MPPT 추적: 서로 다른 방향으로 설치된 태양광 패널(예: 아침 햇살을 받는 패널과 오후 햇살을 받는 패널)이 있거나, 부분적인 음영이 발생하는 경우, 각 MPPT는 자신에게 연결된 패널 어레이의 최대 전력점(MPP)을 독립적으로 추적하여 최적의 효율을 유지할 수 있습니다. 이는 하나의 MPPT로 여러 패널을 연결했을 때 발생할 수 있는 효율 저하를 방지합니다.

---

2. 주의할 점 및 고려 사항

1. 동일한 충전 설정 (가장 중요):
   • 모든 MPPT 컨트롤러의 **배터리 유형(납산), 전압(12V, 24V 등), 충전 전압 설정(벌크, 흡수, 플로트 전압)**을 정확히 동일하게 설정해야 합니다.
   • 만약 설정이 다르면, 한 컨트롤러가 배터리가 완전히 충전되었다고 판단하여 충전을 중단했지만, 다른 컨트롤러는 계속해서 충전하거나, 과도한 전류를 흘려보내 배터리 수명을 단축시키거나 손상을 줄 수 있습니다.
2. 균등 충전(Equalization) 기능 관리:
   • 납산 배터리, 특히 플러디드(Flooded) 타입의 납산 배터리는 주기적인 균등 충전이 필요할 수 있습니다.
   • 여러 개의 MPPT 컨트롤러가 모두 균등 충전 기능을 활성화하고 있으면, 배터리가 너무 자주 또는 과도하게 균등 충전되어 수명이 줄어들 수 있습니다.
   • 가급적 하나의 MPPT 컨트롤러만 균등 충전 기능을 수행하도록 설정하거나, 컨트롤러 간 통신 기능이 있다면 이를 활용하여 조정해야 합니다.
3. 총 충전 전류 확인:
   • 배터리가 안전하게 받아들일 수 있는 **최대 충전 전류(C-rate)**를 초과하지 않는지 확인해야 합니다. 모든 MPPT 컨트롤러에서 나오는 전류의 합이 배터리 제조업체가 권장하는 최대 충전 전류를 넘지 않아야 합니다. 과도한 전류는 배터리 과열 및 손상을 초래할 수 있습니다.
   • 일반적으로 납산 배터리는 배터리 용량(Ah)의 **10~20%**를 최대 충전 전류로 권장합니다. (예: 100Ah 배터리라면 10~20A)
4. 배선 및 퓨즈/차단기:
   • 각 MPPT 컨트롤러의 출력단과 배터리 사이에는 적절한 용량의 퓨즈 또는 회로 차단기를 설치하여 과전류로부터 시스템을 보호해야 합니다.
   • 배선은 충분히 굵은 케이블을 사용하여 전압 강하를 최소화하고 안전하게 전류를 전달해야 합니다.
5. 컨트롤러 간 통신 (선택 사항):
   • 일부 고급 MPPT 컨트롤러(예: Victron Energy, Outback Power 등)는 **통신 포트(VE.Can, RJ45 등)**를 통해 여러 대의 컨트롤러가 서로 통신하며 충전 정보를 공유하고 협력하여 배터리를 관리할 수 있습니다. 이는 시스템의 안정성과 효율성을 더욱 높여줍니다. 필수는 아니지만, 있다면 활용하는 것이 좋습니다.
6. 접지:
   • 안전을 위해 모든 구성 요소의 올바른 접지(Grounding)를 확인해야 합니다.

---

결론

하나의 납산 배터리에 2대 이상의 MPPT 충전 컨트롤러를 사용하는 것은 가능하며, 경우에 따라 효율적인 해결책이 될 수 있습니다. 특히 서로 다른 방향의 태양광 패널을 사용하거나, 태양광 어레이의 용량이 커서 하나의 컨트롤러로는 감당하기 어려울 때 유용합니다.

하지만 모든 컨트롤러의 충전 설정(특히 전압)을 정확히 일치시키고, 배터리의 최대 충전 전류를 초과하지 않도록 주의하는 것이 가장 중요합니다. 이를 통해 배터리 수명을 보호하고 시스템의 안정적인 작동을 보장할 수 있습니다.
